功能單元

技術參數

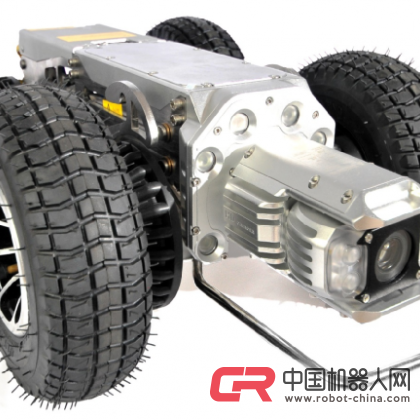

爬行車體單元

1.       適應管徑：Φ300mm—Φ2000mm。

2.       6驅運動模式，可左右原地轉彎，爬坡能力≤30°，安全運行傳感器，有效保證車體不側翻；

3.       標準接口，可安裝不同規格輪胎；標配Φ130mm、Φ230mm輪胎，輪徑大小、輪間距應可以根據被測管道的大小進行更換或調整。

4.       具有前進、后退、空擋、變速等功能，具備合理的重心設計和爬行器傾角檢測，能有效防止翻車。

5.       具備后視攝像單元，有效保證安全倒車

6.       防護標準：IP68 水下10米工作；工作溫度：-10～55℃

7.       材料：航空鋁、黃銅，尺寸：61CM*38CM*23CM，重量：14 Kg

攝像單元

1.       彩色1/3 高清數字圖像傳感器，最低照度0.001Lux，電子快門1/1 ~ 1/30000 秒

2.       10倍光學變焦，700TV高清畫質，強大的快速對焦和自動聚功能；

3.       軸向360°旋轉，水平180，旋轉藍寶石耐磨視窗鏡面；

4.       長壽命精密滑環，連續旋轉可達20000小時以上；

5.       4顆高亮度LED主光源；采用10級逐級調光控制；

6.       自動水平、垂直角度一鍵復位功能；內置氣體壓力傳感器；

7.       防護等級：IP68 水下10米工作；

8.       作溫度：-10～55℃；材料：航空鋁合金；

工業控制單元

1.  顯示屏：便攜式15寸觸摸式控制器，屏幕分辨率 2160x1440

2.  中文操作界面；內置車體運動狀態顯示，直觀監測車體情況。

3.  智能顯示控制終端，內置爬行器控制系統、傾斜角度自動檢測系統、安全氣壓檢測系統；

4.  采用圖形化人機交互界面，可直觀顯示爬行器在管道內的實時運行狀態，有效避免爬行車側翻；

5.  顯示內容：時間日期、項目名稱、管道直徑、材質以及檢測單位等項目信息和內部壓力、車輛運行狀態、距離、速度、傾斜角度及模擬控制鍵盤等；

6.  功能：控制爬行器前后左右運行、鏡頭旋轉、燈光亮度調節、拍照錄像、文件編輯、圖像設置等功能；

7.  內置120G固態硬盤，抗震能力強，避免外接硬盤由于接口不牢固造成錄像間斷問題；具備AV輸出、USB等接口,無線wifi；

8.  工作溫度：-10～55℃，材料：航空鋁

線車單元

1.       裝配120m專業特種線纜，有增強保護層和護套，電纜抗拉力≤200kg，具有防水、防油、耐磨、耐腐蝕等功能；

2.       采用便攜拉桿設計，配備萬向輪和剎車裝置，便于移動與固定；

設有緊急停止按鈕，確保設備安全；

3.       配備電子計米器，精確定位距離，數據直接顯示在屏幕上；

4.       工作溫度：-10～55℃

5.       主要材料：航空鋁材和高強度PC

6.       線車尺寸：49cm×41cm×52cm

手持無線操作單元

1.       控制方式：無線控制；

2.       操作方式：搖桿+旋鈕+按鍵

3.       攝像單元：變倍、聚焦、旋轉、自動復位、燈光、前后攝像機切換

4.       供電方式：配備專用電源適配器；

5.       工作溫度：-10～55℃

6.       材料：航空鋁

軟件功能

Pipe vide管道影像檢測報告數據管理軟件是依據《CJJ181-2012城鎮排水管道檢測與評估技術規程》規定的管道評估標準及方法開發的一款管道CCTV檢測數據管理及檢測報告生成軟件，此軟件能夠?qū)艿酪曨l進行回放、添加缺陷分析描述，并形成檢測報告。管理軟件可自動關聯檢測數據，并內置管道缺陷代碼，可快速標注缺陷類型并自動生成一份管道CCTV檢測報告。

Pipe vide管道影像檢測報告數據管理軟件包括以下模塊，可以更好的管理管道檢測數據和報告文件：

●用戶賬號管理●客戶信用評級模塊

●項目管理模塊●管道信息模塊

●設備信息模塊●缺陷代碼模塊

●客戶信息模塊●管道影像數據庫

●檢測報告模塊●數據搜索引擎

包裝項

包裝尺寸

備注

收線車木箱

85*60*63

序號

系統組成

圖示

系統說明

部件名稱

型號

備注

1

爬行機構

運載平臺

適用管徑大小

300mm以上

驅動方式

6驅進口電機

輪式運動單

含防塵蓋

電動升降架

輪胎

疊加式包膠輪胎

Φ130

充氣輪胎

Φ230

2

攝像單元

工業攝像單元

全方位工業攝像頭

含防塵蓋

后視攝像頭

15寸控制器

操控器

手持搖控盒(GPS)

線纜防塵蓋

3

傳輸單元

線車

自動排線線車

線纜防塵蓋

線纜

120米

供電

鋰電池

選配　

電池盒

選配

220V電池適配器

4

其它

下井配件

井口輪

井下輪

運載托架

托架

選配

5

小輔件包

工具包

螺絲

O型防水圈

鏡頭清潔布

產品說明書

合格證

裝箱清單

5

包裝

出口免檢木箱
