一、實驗目的：
測試組件在潮濕工作條件下的絕緣性能，檢測雨、霧、露水或溶雪的濕氣是否進入組件內部電 路的工作部分,對其造成腐蝕、漏電、造成非安全事故。 介紹：光伏組件濕漏電流測試系統是為太陽能光伏組件行業特別設計的濕漏電流測試裝置。 執行標準：IEC61215-2005、IEC61646-2008、IEC61730:2-2004、UL 1703-2004。
二、測試設備構成：
1、實驗水槽
2、可調試樣架
3、電導率測試儀
5、控制臺
6、鋁合金構架
7、耐壓絕緣漏電測試儀
8、液位控制
9、噴淋裝置

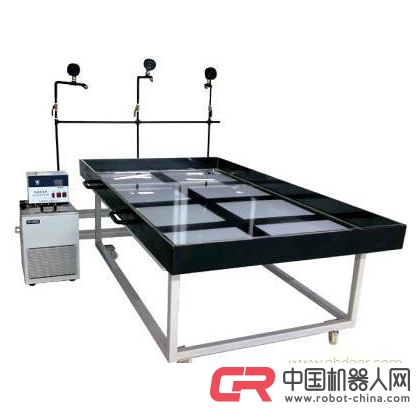

三、濕漏電流試驗系統基本描述：
1、型號：XY-PV-SLD2400
2、濕漏電流試驗系統設備符合 IEC 61215：2005、IEC 61646：2008及 IEC 61730-2：2004規范標準。
3、設備可任意設定試驗液體的加熱范圍
4、數字顯示即時溫度值
5、設備配備水位計可直接觀測水位，控制液體位高；
6、測試項目：漏電流測試+接地電阻測試；
7、zui大組件尺寸：2000mm×1000mm（可定制）。
四、技術規格：
試驗槽尺寸：2400*1200*250mm（W*D*H）（可定制）
外形尺寸：2430*1230*920mm（W*D*H） （可定制）
試驗溫度要求：22±3℃（本裝置）
液體電阻率：<3500Ω•cm
DC 電流源大于500V
電源：AC220V,50Hz,25A 另可依據客戶要求訂制特殊尺寸規格。
五、濕漏電流試驗系統：
試驗水槽: 由厚度15mm 耐絕緣的 PVC 材料制成,；
可調試樣架：采用鋁合金和鋼材（外包絕緣條）；
噴淋架：由無縫鋼管制成；
配液加熱箱：316不銹鋼制成；
控制臺：主體鋼質烤漆，大屏液晶控制器；
主體構架：優質高強度不銹鋼型材。
六、液體配置及操作：
1、調配溶液（自來水＋洗滌液）
2、取一杯溶液，測試溶液的電阻系數，要求電阻率不大于 3500Ω•cm，且表面張力不大于 0.03N•m-1將溶液倒入玻璃槽中，里面的溶液要保證可以把電池板覆蓋。
3、短接模組的輸出接線頭，然后與高壓絕緣測試儀的正極連接；通過一塊金屬片來連接溶液與測試儀的 負極。
4、用水杯將溶液覆蓋組件，接線盒，導線。
5、升高測試電壓至 500V 或者模組的zui大系統電壓（速度不超過 500V/S），持續 2 分鐘（IEC 61646-2008 為 1 分鐘）。
6、讀取測試數據，判斷標準依據 IEC 61215-2005 或 IEC 61646-2008 條款 10.15。
7、將測試儀電壓降至 0，短接測試儀接頭來放電。
