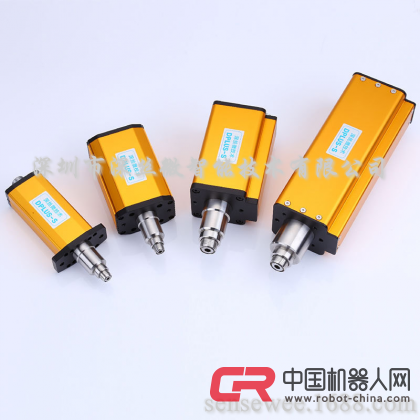

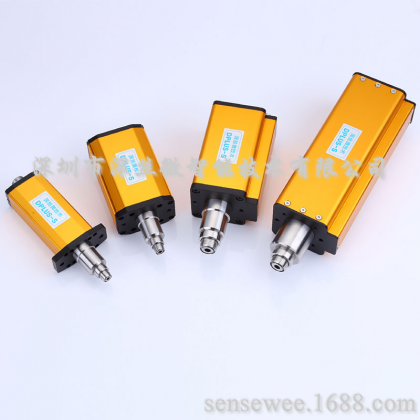

點擊圖片查看原圖

品牌：	深絲微
型號：	S，L，ML，XL，DXL，TXL，HL，HXL
規格：	0.4-2.3kg
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	廣東深圳市
有效期至：	長期有效
最后更新：	2019-04-08 13:55
瀏覽次數：	2014

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

?

電批型號參數
機用型號    扭力范圍(kgf.cm) 扭力精度   輸入信號 輸出信號   最大轉速（RPM）
DP-S-001   0.1-0.6   ±5% 任務選擇占4bits 報警占5bit
DP-L-001   0.3-1.6 擰緊啟動占1bit 忙碌標志占1bit
DP-ML-001   1.0-4.0   松開啟動占1bit 動作完成標志占1bit 1800
DP-XL-001   2.5-8.0   自由旋轉啟動占1bit
DP-DXL-001   6.0-21.0
DP-TXL-001   20.0-70.0
DP-TXL-002   50.0-150.0

手持型號 扭力范圍(kgf.cm) 扭力精度   輸入信號 輸出信號   最大轉速（RPM）
DP-HL-001    0.3-1.8   ±5%   任務選擇占4bits 報警占5bit
DP-HXL-001    1.5-8.0      擰緊啟動占1bit 忙碌標志占1bit
松開啟動占1bit   動作完成標志占1bit 1800
自由旋轉啟動占1bit

通信線說明
通信線說明
A端引腳  顏色 B端引腳(DB9) 定義說明
1   白      NC
2   黑 NC
3   紅   2 TXD   RS232數據發送端
4   綠   5 GND 電源地
5   黃   3    RXD   RS232數據接收端
6   藍   NC

輸入輸出IO接線端說明
  IO端口接線說明
引腳   定義       說明 信號方向 20芯線顏色
1 擰緊啟動   開始鎖緊螺絲      紅
2    松開啟動   開始松開螺絲    IN      紅白
3    NC   預留    輸入   NC
4 自由旋轉啟動   黃

5 任務00 黃黑

6   任務01 任務選擇0~3，   白
7   任務02   占4bit;   白黑
8   任務03 綠
9   NC   預留   灰黑
10   5V 5V電源輸入+   灰

11 BUSY 忙碌通知綠黑

12   OK   動作完成通知   藍
13 ERR 控制器報警通知藍黑
14 ERR0    紫
15 ERR1   警報代碼0~3， OUT    紫黑
16    ERR2   占4bit;        輸出   橙
17    ERR3 橙黑
18   NC 預留   空
19 24V   24V電源輸入+   IN   黑
20 COM   電源輸入GND   黑白

注意：IO端電源5V與24V電源任選其中的一種。

1[載入任務]從硬盤文件中導入之前已保存的任務；
2[另存]將任務參數保存為硬盤文件；
3[PC<<設備]從控制器上讀取任務參數到PC軟件中；
4[PC>>設備]將PC軟件中的任務參數下發到設備中；
5[保存]保存當前控制器中的任務參數；
[注意：保存參數時，請勿讓電批停留在擰緊的螺絲上；保存等待5秒后進行后繼操作。]
6[恢復出廠]恢復控制器出廠時的默認任務參數；
[注意：恢復出廠時，請勿讓電批停留在擰緊的螺絲上；恢復出廠等待5秒后進行后繼操作。]

7任務選擇：選擇要設置的任務號0~7；同時顯示任務的數量為該控制器擁有最大任務數量；
8任務步驟設置：設置每條任務的工作流程和順序，[擰緊]最多可分為5個步驟，每個step步驟分別設定螺絲工作時的擰緊圈數和擰緊速度。設定圈數大于0為效STEP步驟，設定圈數等于0的為無效STEP步驟?？刂破鲿詣犹^無效STEP步驟，然后執行后續有效的STEP步驟。
[擰松]設置最多分2個步驟，參數設定的方法類似與擰緊方式；
[自由]只有速度參數有效；
[附加項]選擇使用的扭力單位；mN.m/0.01Kg.m^2兩選擇項；
輸出有效時光耦狀態 ON / OFF
9任務參數設置：設置每條任務的相關參數；
擰緊模式：有3中模式，分別為0模式（自動）、1模式（攻絲）、2模式（高速）；暫時只支持0模式。
擰緊旋轉方向：(以批頭朝上作為參考) 0—CW(順時)；1—CWW（逆時針）
目標扭力：設置扭力的大?。?/span>
扭力保持時間：當扭力達到目標值后，保持該扭力一段時間(單位:ms)；
扭力補償值：當設定目標扭力與實際扭力出現固定偏差時，設定此參數加上一個數值或減去一個數值；設置該參數時，先設定一個稍大值（如：10或者-10），然后看扭力計實測反饋效果再進一步進行微調設置。
是否開啟上下限圈數功能：開啟此功能后，下面“–下限圈數”與“+上限圈數”的兩個參數才有效；
然后控制器才會檢查浮高滑牙情況；如果不開啟，結果只有OK，NG，未完成；不會檢查浮高和滑牙。
通常情況下，該參數設為1—開啟狀態。
“–下限圈數”：當行程未到達“目標圈子數-下限圈數”，但是扭力達到目標扭力，應報浮高；
“+上限圈數”：當行程達到“目標圈子數+上限圈數”，但是扭力未達到目標扭力，應報滑牙；
是否開啟入牙功能——暫時不支持
是否開啟攻絲功能——暫時不支持
高速急停功能——設定急停后的切換速度與觸發急停的扭力百分比，暫時不支持

詳細資料請致電聯系：盧生19928718048
