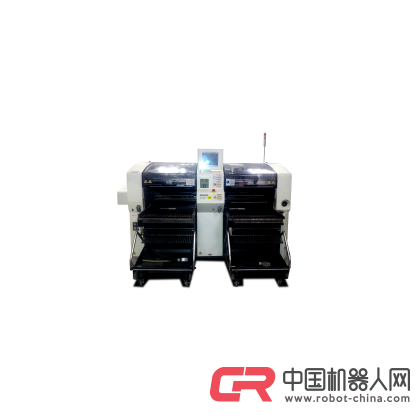

松下貼片機CM602產品規格：

廣泛的對應范圍

松下貼片機從微小芯片到異形元件貼裝,還有根據產品和生產量能夠選擇模塊。

高速12支吸嘴擴大元件范圍

高速貼裝頭(12吸嘴),與以往相比,元件范圍擴大至2.4倍.實現了從微小元件至□12 mm元

件的高速貼裝。

通用8支吸嘴提高元件對應能力

通用貼裝頭(8吸嘴),作為新功能可以搭載三維傳感器和直接托盤供料器,提高了異形元件的對應能力。

通用貼裝頭(8吸嘴),將以往的元件范圍擴大至□32 mm.而且通過運轉中的吸嘴更換功能,實現了大型元件的高速貼裝。

臺車的小型化提高了單位面積生產率

新型化提高實際生產率

實裝動作整體的化處理，通過IPC9850設備，實際生產率與以往相比提高8％。

通過搭載3D傳感器高品質貼裝IC元件芯片

通過整體掃描能夠高速檢測。

元件厚度傳感器品質強化

POP,C4對應通用型轉印裝置

能把POP頂部套件以及C4實裝用焊錫,焊劑等高精度轉印到突起部,具有優越的通用性。

短時間機種切換

優質模塊互換性

由于是模塊設計思想，與以往機器CM402系列的互換性優良

機種名 CM602-L

型號 NM-EJM8A

基板尺寸 L50 mm×W50mm  L510mm×W460 mm

高速貼裝頭 12支吸嘴

貼裝速度 0.036s/芯片(A-2型)

貼裝精度 ±40μm/芯片(Cpk≧1)

元件尺寸 0402芯片 *6  L12 mm×W12 mm

通用貼裝頭 8支吸嘴

貼裝速度 0.048 s/芯片(A-0型)

貼裝精度 ±40μm/芯片、±35μm/QFP ±50 μm/QFP <24 mm（Cpk ≧1）

元件尺寸 0603芯片

多功能貼裝頭 3支吸嘴

貼裝速度 0.18 s/QFP(B-0型)

貼裝精度 ±35 m/QFP(Cpk　1)

元件尺寸 0603芯片 L100mm×W90mm



基板替換時間 0.9s（基板長度240 mm以下的條件時）

電源 三相AC 200V、4.0 kVA

空壓源 0.49MPa、170L/min(A.N.R.)

設備尺寸 W 2350 mm × D 2290 mm *3 × H 1430 mm *4

重量 3400 kg
