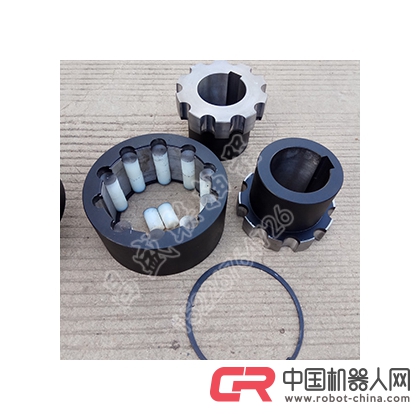

彈性柱銷齒式聯軸器：
ZL型彈性柱銷齒式聯軸器，ZLD帶錐度孔彈性柱銷齒式聯軸器，ZLL型帶制動輪彈性柱銷齒式聯軸器
1、概述
產品特點：利用尼龍棒的縱斷面剪切強度傳遞轉矩。
主要用途及適用范圍：適用于同軸系的傳動軸系。
規格：ZL型外徑范圍：60-1640mm(外齒套)，ZLD型外徑范圍76-515mm（外套），ZLL型制動輪160-
800mm（制動輪直徑）
型號的組成及代表意義：ZL型普通型，ZLD型為帶錐度孔型，ZLL型為帶制動輪型。
工作條件：工作溫度-20-70℃，對不要求控制噪音的環境較適用。
對環境的影響：有輕微噪音
2、安全
安全使用期，生產日期，有效期
一般情況的安全適用方法：參考機械零部件使用說明或官方網站技術專欄參考
容易出現錯誤的使用方法或誤操作：安裝不到位即使用或者使用不當手法強行安裝。
錯誤使用、操作可能造成的傷害:設備軸頭損壞甚至設備損壞
異常情況下的緊急處理措施：具體說明見官方網站說明
3、技術特性
主要性能：補償偏移能力，減震性能。軸向±1.5-5mm，徑向0.3-1.5mm，角向0.5°
主要參數：
許用軸孔范圍：ZL型：12-850mm，ZLD型：12-220mm，ZLL型：16-180mm
軸孔長度范圍：ZL型：27-1000mm，ZLD型：20-352mm，ZLL型：30-302mm
公稱扭矩范圍：ZL型：100-2500000N.m，ZLD型：100-100000N.m，ZLL型：250-31500N.m
許用轉速范圍：ZL型：4000-460r/min，ZLD型：4000-1500r/mim，ZLL型：4000-950r/min
以上是國標GB5015-85標準參數，昌盛聯軸器廠可以承接非標準尺寸的加工訂做，來樣來圖即可。
4、外形及安裝尺寸
ZL型的外形尺寸直徑*高度：60*160-1640*2020mm
ZLD型外形尺寸直徑*高度：76*120-515*752mm
ZLL型外形尺寸直徑*高度：160*166-800*610mm
5、重量
ZL型規格重量范圍：0.86-13026Kg
ZLD型規格重量范圍：0.73-502Kg
ZLL型規格重量范圍：6.4-406Kg
以上信息由泊頭市昌盛石化機械廠授權發布，轉載請注明出處。
