詳細說明

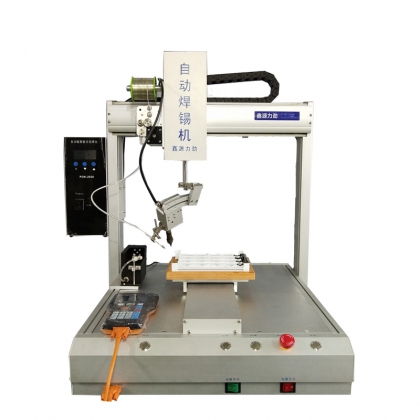

一、焊錫機應用范圍： 焊錫機器人主要應用于電子制造行業，主要針對回流焊、波峰焊等生產設備很難達到的工藝流程，特別適用于混裝電路板，熱
敏感原件，SMT后段工序中敏感器件的焊接。焊錫機器人代替人工焊接，提高工作效率，改善焊接質量。
二、焊錫機功能簡介：1. 用于焊接各類電子元件和線材，具有點焊和拖焊功能。 2. 海量存儲，滿足所有需求，可存儲9999個型號，每個型號可以設定
999步。 3. 具有4軸位置移動加1軸自動出錫功能。 4. 密碼保護功能，確保系統和型號參數安全可靠。 5. 單步和試步功能方便用于調機測試。 6. 校準功
能用于不同機器的參數復制后的位置校準。 7. 具有中文和英文版本供客戶選擇。 8. 具有多種靈活的型號調試和編輯方法。 9. 自動清洗焊頭功能。 10.
可根據客戶需要定制功能。
三、 1. 外接220V/50Hz市制交流電。 2. 確保機箱外接地線，以確保機器穩定運行和保護PCB版。 3. 清洗功能需要配置壓縮氣體。
四、 1. 系統參數設置 注意：進入系統參數設置前需要輸入系統密碼；系統參數修改后請按復位按鍵進行更新和復位行程。 參數名稱/按鍵 描述 單位 X軸最大行程 X軸左右可移動
的最大距離 毫米 Y軸最大行程 Y軸上下可移動的最大距離 毫米 Z軸最大行程 Z軸上下可移動的最大距離 毫米 X軸每毫米對應脈沖數 X軸移動1個毫秒所需要發送的脈沖數 個 Y軸每
毫米對應脈沖數 Y軸移動1個毫秒所需要發送的脈沖數 個 Z軸每毫米對應脈沖數 Z軸移動1個毫秒所需要發送的脈沖數 個 R軸每毫米對應脈沖數 R軸移動1個毫秒所需要發送的脈沖
數 個 X軸清洗坐標 清洗時X軸移動的位置 毫米 Y軸清洗坐標 清洗時Y軸移動的位置 毫米 Z軸清洗坐標 清洗時Z軸移動的位置 毫米 R軸清洗坐標 清洗時R軸移動的位置 毫米 當前選
擇型號 型號可設置為1到9999 型號總步驟 型號的總點數，1到999 復位按鍵 復位坐標和應用系統參數 讀取按鍵 從U盤讀取系統參數 保存按鍵 將當前系統參數寫入U盤 返回按鍵
返回上一層界面 2. 型號參數設置 注意：進入型號參數設置前需要輸入型號密碼 參數名稱/按鍵 描述 單位 X軸開始坐標 點焊時該參數是X坐標，拖焊時該參數是X移動開始坐標。
毫米 Y軸開始坐標 點焊時該參數是Y坐標，拖焊時該參數是Y移動開始坐標。 毫米 Z軸開始坐標 點焊時該參數是Z坐標，拖焊時該參數是Z移動開始坐標。 毫米 R軸開始坐標 點焊
時該參數是R坐標，拖焊時該參數是R移動開始坐標。 毫米 X軸結束坐標 點焊時無效，拖焊時該參數是X移動結束坐標。 毫米 Y軸結束坐標 點焊時無效，拖焊時該參數是Y移動結
束坐標。 毫米 Z軸結束坐標 點焊時無效，拖焊時該參數是Z移動結束坐標。 毫米 R軸結束坐標 點焊時無效，拖焊時該參數是R移動結束坐標。 毫米 X軸退出坐標 保留 毫米 Y軸退
出坐標 保留 毫米 Z軸退出坐標 保留 毫米 R軸退出坐標 保留 毫米 X軸插入坐標 保留 毫米 Y軸插入坐標 保留 毫米 Z軸插入坐標 保留 毫米 R軸插入坐標 保留 毫米 第一次送錫長度
Z軸慢速接近前送錫長度，建議在設置Z慢速接近時使用。 毫米 第二次送錫長度 點焊時，在焊點的送錫長度；拖焊時，可用于在焊點拖焊前的預加錫長度。 毫米 第三次送錫長度
點焊時無效；拖焊過程中送錫的長度。 毫米 第一次送錫時間 Z軸慢速接近前送錫時間，建議在設置Z慢速接近時使用。 毫秒 第二次送錫時間 點焊時，在焊點的送錫時間；拖焊
時，可用于在焊點拖焊前的預加錫長度。 毫秒 第三次送錫時間 點焊時無效；拖焊過程中送錫的時間。請注意與拖焊時間區別。 毫秒 第一次送錫前加溫時間 Z軸慢速接近前焊臺
加溫時間。 毫秒 第二次送錫前加溫時間 點焊時，在焊點的焊臺加溫時間；拖焊時，可用于在焊點拖焊前的焊臺加溫時間。 毫秒 第三次送錫前加溫時間 點焊時無效；拖焊過程中
焊臺加溫時間。 毫秒 第一次回錫長度 Z軸慢速接近前回錫長度。 毫米 第二次回錫長度 點焊時，在焊點的回錫長度；拖焊時，可用于在焊點拖焊前的回錫長度。 毫米 第三次回錫
長度 點焊時無效；拖焊后回錫的長度。 毫米 第一次回錫時間 Z軸慢速接近前回錫時間。 毫秒 第二次回錫時間 點焊時，在焊點的回錫時間；拖焊時，可用于在焊點拖焊后的回錫
長度。 毫秒 第三次回錫時間 點焊時無效；拖焊過程后回錫的時間。 毫秒 拖焊時間 該參數在拖焊時生效，拖焊時XY軸移動所需要的時間。 毫秒 焊接類型 點焊/拖焊 清洗標志 清
洗/免洗 退出坐標生效標志 保留 插入補償生效標志 保留
?
