設備說明：
1、主要利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路經分割開的設備。取代了人工折斷、C-CUT或PUSH的切割瑕疵,提高產品的品質，減少報廢率，本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程式制作及區塊程式和單步程式編輯及修改。兩平臺交互工作的PCB的上下料裝置，能有效地降低機器閑置時間，從而達到理想的生產效率。
2、配置高像素CCD放大鏡頭，輔助程式示教及編輯功能，精度更高更精確，圖像更清晰。
3、自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，切割精度更高，PCB只要在3mm之
內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求。大大提高了工作效率
4、程式的左右工作臺復制、區塊復制、陣列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程式制作的時間，提高編程效率。
5、大功率進口風機制作的吸塵器和10V的高電壓靜電消除裝置，吸塵效果更加理想，噪聲更小。
6、刀具壽命監測，銑刀切割一業距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，以延長銑刀壽命。
7、逶明的安全門設計，使加工過程一目了然，開門有急停和減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操用環境。在做程式的時候方便編程人員對加工過程的監視。
8、利用兩平臺連滑交換加工放置PCB基板，減少等待時間，提高產量。
9、同時提全供進口主軸和國產主軸，滿足不同的客戶需求。
技術參數：
| 型 號 |

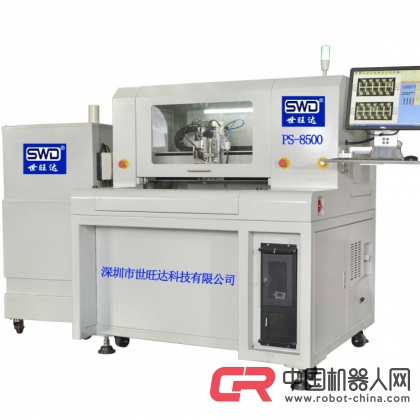

PS-8500 |
| 機器尺寸 |
L1300*W1200*H1460 |
| 重量 |
700KG |
| PCB最大尺寸 |
320mm*350mm |
| PCB最小尺寸 |
10mm*10mm |
| PCB最度 |
0.6mm-3.6mm |
| 進板方式 |
松下伺服+絲桿+導軌 |
| 切割主軸/轉速 |
高速主軸/60000轉/分 |
| 冷卻方式 |
自冷 |
| 粉塵處理 |
靜電消除器處理 |
| 集塵方式 |
下集塵 |
| 操作界面 |
WINDOWS |
| 切割速度 |
1-200mm/s（可調） |
| 切割重復精度 |
±0.02mm |
| 重復定位精度 |
±0.02mm |
| 分割精度 |
±0.5mm |
| XY坐標移動速度 |
3000mm/s |
| 程序編程 |
1、通過視覺系統編輯
2、PCB掃描照片編輯
3、DXF文件導入 |
| 主供氣源 |
0.3Mpa-0.4Mpa |
| 電源 |
220V-50/60HZ-3KW |
| 吸塵器尺寸 |
L630mm*W660mm*H1700mm |
| 吸塵器電源/功率 |
380V/2.5KW |
機器出貨包裝：
廣東省以內送貨上門，安裝調試以及免費培訓，廣東省外夸越物流發貨，木箱包裝，可根據客戶需要上門安裝調試。
機器售后服務：
1，自購機之日起非人為原因整機免費保修一年。
2，終身維護，保修期之后一直提供機器的技術支持和維護。
3，售后服務及時快速優質，為客戶節省時間增加效率。
