產品介紹  ——————————————————————

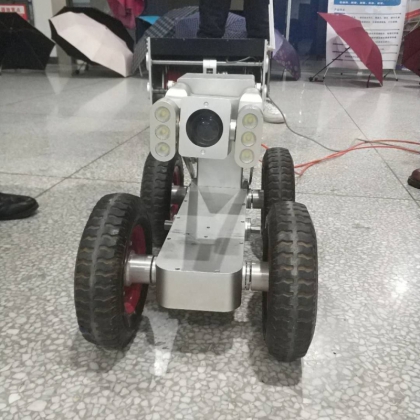

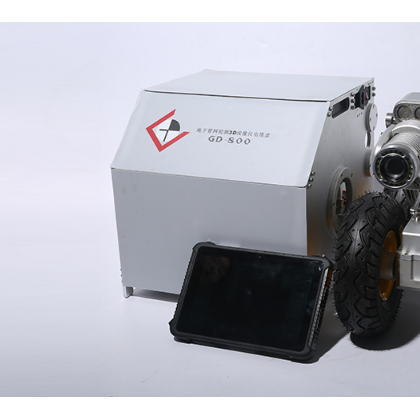

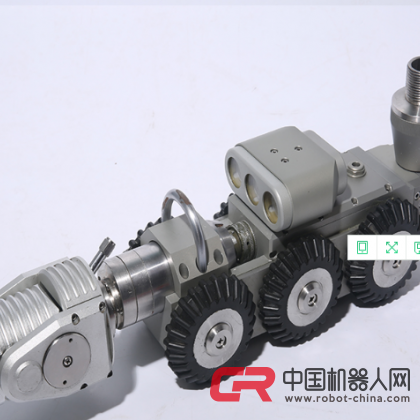

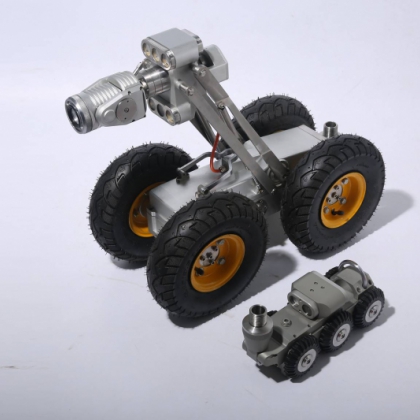

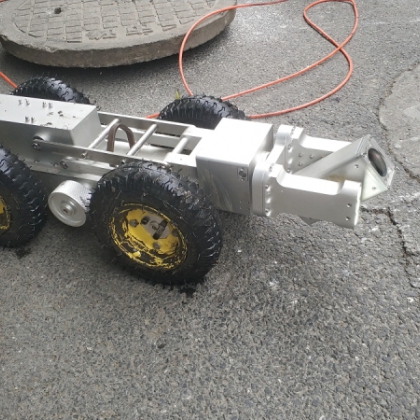

GD-CCTV 地下管網檢測系統是武漢固德超前高新科技研發有限公司研制的主要用于管道內部狀況的精密電視檢測系統。GD -CCTV地下管網檢測系統是一套集機械化與智能化為一體的記錄管道內部情況的設備，對于管道內部的情況可以進行實時影像監測、記錄、視頻回放、圖像抓拍及視頻文件的存儲等操作，無需人員進入管內即可了解管道內部狀況。GD-CCTV 地下管網檢測系統由主控制器，電纜盤，爬行器及鏡頭四部分組成。通過主機控制爬行器于管道內爬行，對管道內繡層、結垢、腐蝕、穿孔、裂紋等情況，進行360°全方位觀察與檢測的管道檢測設備。且能夠在工地現場實時處理采集的資料信息，立即生成檢測報告，為后續管道維修、護理提供全方位的數據資料，通過分析軟件處理從而了解管道內真實產狀及異物異體的活動情況。地下管網檢測系統是一種極其實用，操作方便，功能完善的管道檢測設備。

應用領域 ——————————————————————

排水管道、供水管道、工業管道、燃氣管道、石油管道內壁的破碎、裂紋、穿孔情況，以及異物堵塞、腐蝕、結垢等狀況的實體觀察與檢測。

l 城市地下管網檢測（新建竣工驗收、在用健康查修復前后等）

l 新管驗收

l 管網普查

l 管道檢修

l 養護檢測

l 修復驗收

l 施工監測

儀器特點  ——————————————————————

l 模塊設計：整個系統采用模塊化設計，操作靈活，兼容性強，功能全面，具備開機自檢功能，各個硬件單元有工作狀態指示燈，升級維護方便快捷。

l 性能強勁：進口直流電機驅動，六輪驅動爬行，拖力≥200磅，無極變速，最大行進速度可達32m/min，爬行最長距離可達1000米。

l 轉向及越障能力強：可在管道內壁原地轉彎，并可靈活繞開管內障礙物，最大爬坡能力≤55°。

l 內置姿態傳感器：精度±1%，爬行器姿態實時監控，可有效防止傾翻，并有防側翻預警功能，同時可實現管道坡度測量。

l 圖像清晰：國內首家配備有800萬像素高清攝像頭。

l 擴展功能強大：可接聲吶探頭、激光探頭、機械手等輔助設備。

l 定位精準：內置高精度GPS定位系統，可實時采集存儲作業點坐標信息。

l 計數精確：采用進口高精度編碼器，誤差小于±0.01m。

l 屏幕顯示：采用10.4”真彩色高亮度液晶顯示屏，強光下可視。

l 實時顯示：腔體氣壓、距離、爬行速度、爬行器姿態。

l 激光雷達：360°全方位無盲區掃描；掃描速率可達3000次/秒；掃描最大半徑可達30M;

能精確的測量孔距、洞距。

軟件特點  ——————————————————————

l 現場自動生成管道坡度報告。

l 支持批量分析功能，缺陷描述自動填寫功能，降低分析強度。

l 適用范圍廣，支持國家規范，上海地方規范和廣州地方規范。

l 可靈活實現自定義報表輸出格式。

l 操作界面簡單，步驟更加優化，檢測效率高。

l 通過4D成圖軟件將掃描點云準確的還原成真實地下溶洞采空區的模擬圖，并能計算其體積。
