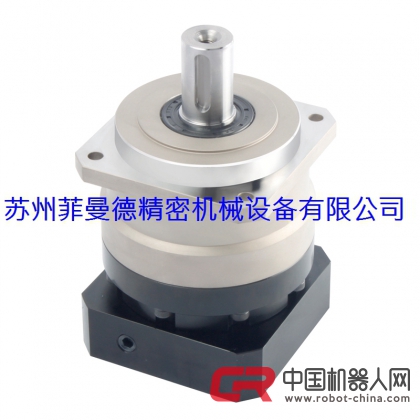

PB42斜齒行星減速機系列精密行星減速機特點:

行星臂架與輸出軸采用一體式結構設計,確保行星的扭轉剛性。

行星輪采用滿滾針設計,增加接觸面積以提高結構剛性與輸出扭矩。

齒輪采用低碳鋼表面滲碳淬火到HRC62,以獲得耐磨及沖擊韌性。

齒形引用國外進口軟件輔助設計,以獲得的齒形降低噪音。

輸入端與馬達軸連接采用雙邊抱緊方式, 以獲取夾緊力和零背隙的動力傳遞。

PB42-L1行星減速機性能資料 200W-400W伺服電機配套減速機

PB42L1單段:速比:3-10

減速比:3~10    額定輸出力矩NM:20 -14

急停扭矩Nm:  3~100三倍額定輸出力矩

額定輸入轉速rpm:5000  輸入轉速rpm:10000

精密背隙arcmin:P1≤3

標準背隙arcmin:P2≤5

經濟背隙arcmin:P3≤8

扭轉剛性Nm/arcmin :3   轉動慣量kg-cm2

容許徑向力N:780      容許軸向力N:390

使用壽命hr:20000     效率%:≥97%

重量kg:0.6    使用溫度:-10°C~90°C

潤滑:合成潤滑油脂。 防護等極:IP55

安裝方向:任意方向 噪音值Db(A) ≤56

用途:工業機床,機械手臂.自動化生產流水線 AGW 紡織機械. 印刷機械.治金礦山.環保工程,汽車制造等重要領域。精密行星減速機 斜齒行星減速機 拐角行星減速機 中空旋轉平臺 直角行星減速機

PB42-L2行星減速機性能資料

PB42L2二段減速機:速比:15-100

減速比:15~100   額定輸出力矩NM:20 ~14

急停扭矩Nm:  3~100三倍額定輸出力矩

額定輸入轉速rpm:5000  輸入轉速rpm:10000

精密背隙arcmin:P1≤5

標準背隙arcmin:P2≤8

經濟背隙arcmin:P3≤12

扭轉剛性Nm/arcmin :3   轉動慣量kg-cm2:0.03

容許徑向力N:780      容許軸向力N:390

使用壽命hr:20000     效率%:≥97%

重量kg:0.8    使用溫度:-10°C~90°C

潤滑:合成潤滑油脂。 防護等極:IP55

安裝方向:任意方向 噪音值Db(A) ≤56

用途:工業機床,機械手臂.自動化生產流水線 AGW 紡織機械. 印刷機械.治金礦山.環保工程,汽車制造等重要領域。精密行星減速機 斜齒行星減速機 拐角行星減速機 中空旋轉平臺 直角行星減速機
