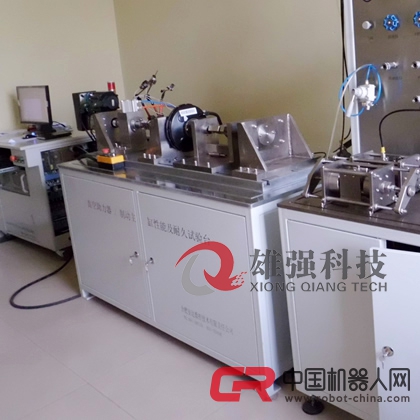

試驗臺采用箱體結構型式，參見下圖，外型尺寸：2000×850×1800 (長×寬×高),具體尺寸根據設計要求確定。試驗臺主要包括臺架、試件夾具、驅動系統、負載分泵機構、真空系統、排量吸收調整系統、液壓系統、計算機測控系統等幾大部分組成。
試驗臺機械主體
試驗臺主體和控制部分是整體結構，具有足夠的剛度。驅動系統、真空系統、控制系統等布置在試驗臺架上，系統試件安裝夾具、力測量系統、位移測量系統等布置在試驗機構上。主體工作臺面防腐防銹，外殼噴塑鋼板。工作臺面尺寸：長 2000x 寬 400x
厚 20mm（具體根據設定確定）。臺面板上預留有油槽，把試驗溢流的液體。通過油槽流到回收瓶中。
試驗臺主體臺面的易沾染制動液的機械裝置均具有防腐防銹功能，美觀大方。試驗臺的設計通過簡單的安裝即可完成所有性能測試項目，調整方便，省力快捷。
驅動裝置
電動缸驅動裝置由伺服電機、絲桿、傳感器和伺服
控制器等組成。電動缸輸出力 20KN,速度為300mm/s,通過計算機進行控制，可實現高速及低速情況下恒速率、恒力率控制。輸入力傳感器分 2 種力傳感器 0－2500N 形式和大力傳感器（0～10000N）二檔選用，使用時拆裝方便。小力傳感器是為了保證測試始動力和釋 放 力 更 精 確 ， 大 力 傳 感 器 是 為 了 測 試 靜強 度 試 驗 時 使
