試驗臺主機主要有框架、試樣安裝平臺、有機防護玻璃、伺服電動缸、負荷傳感器等部分組成。

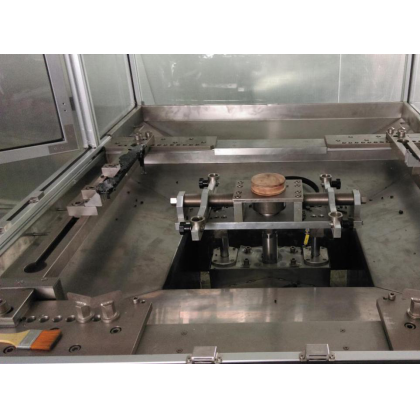

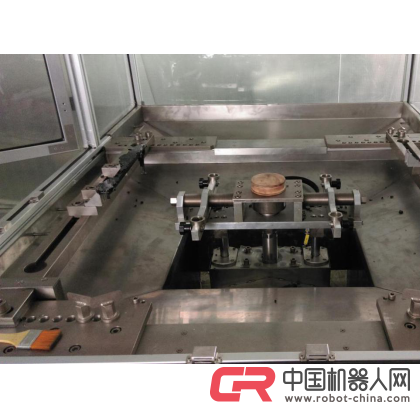

3.2  試驗安裝平臺

  可以安裝玻璃總成、天窗總成?？梢愿鶕?jù)試樣大小調節試驗平面大小

 伺服電動缸

試驗臺采用日本松下伺服電機及臺灣減速機組合而成。保證天窗試驗驅動控制精確性及穩定性。

伺服電動缸將電機的旋轉運動通過絲杠和絲杠副的機械運動轉換為推桿的直線運動。利用伺服電機的閉環控制特性，可以很方便地實現對推力、速度和位置的精密控制；利用現代運動控制技術、數控技術及總線技術，實現程序化、總線化控制。由于其控制、使用的方便性，將實現氣缸和液壓缸傳動所不能實現的精密運動控制。

四、設備控制系統

該天窗控制系統采用模板化設計，實現功能單元模板化、標準化設計，測量精度高、配置靈活、互換性強、易于售后服務等特點。伺服控制采用數字PID伺服控制技術，有位移、負荷兩種閉環控制方式，兩種控制方式之間可以無擾動切換。

控制系統由計算機（含顯示器）、標準機柜、工控機箱及測量控制模板組成（含主控模板、16位A/D轉換模板、負荷放大模板、位移放大模板、16位D/A轉換模板 、位移計數模板及角度測量模板）等組成。

1、計算機控制部分

1）計算機系統配置：

◇ 工業控制計算機P4 3.0G/2G/500G

◇ 19’液晶顯示器

◇打印機及附件

2）計算機控制板卡及電路

3）高速高精度數據采集卡

4）計算機程控柜（含控制電器）

5）4路伺服運動控制板卡及附件
