主要應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機驅動器、打標機驅動器、切割機驅動器、激光加工驅動器、數控機床驅動器、自動裝配設備驅動器等。在用戶期望低成本、低噪聲、高速度的設備中應用效果特佳。
技術參數：
|
驅動器功能 |
操作說明 |
|
微步細分?jǐn)?shù)設定 |
由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有15檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。 |
|
輸出電流設定 |
由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。 |
|
自動半流功能 |
用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。 |
|
信號接口 |
PUL＋和 PUL－為控制脈沖信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。 |
|
電機接口 |
A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
|
電源接口 |
采用直流電源供電，工作電壓范圍建議為20－50VDC，電源功率大于100W。 |
|
指示燈 |
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。 |
|
安裝說明 |
驅動器的外形尺寸為：118×75.5×34mm，安裝孔距為112mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |

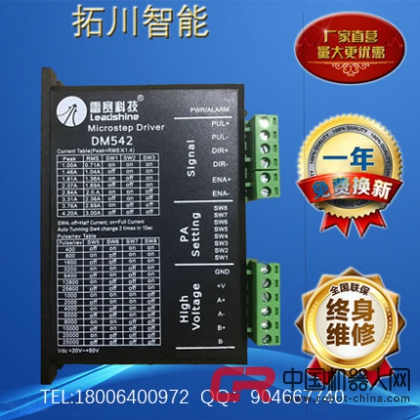

詳細參數見產品表面外殼.
