機械手主要由手部、運動機構和控制系統三大部分組成。手部是用來抓持工件（或工具）的部件，根據被抓持物件的形狀、尺寸、重量、材料和作業要求而有多種結構形式，如夾持型、托持型和吸附型等。運動機構，使手部完成各種轉動（擺動）、移動或復合運動來實現規定的動作，改變被抓持物件的位置和姿勢。運動機構的升降、伸縮、旋轉等獨立運動方式，稱為機械手的自由度 。為了抓取空間中任意位置和方位的物體，需有6個自由度。自由度是機 械手設計的關 鍵參數。自由 度越多，機械手的靈活性越大，通用性越廣，其結構也越復雜。一般專用機械手有2～3個自由度。控制系統是通過對機械手每個自由度的電機的控制，來完成特定動作。同時接收傳感器反饋的信息，形成穩定的閉環控制?？刂葡到y(tǒng)的核心通常是由微控制芯片構成，通過對其編程實現所要功能。

基本用途

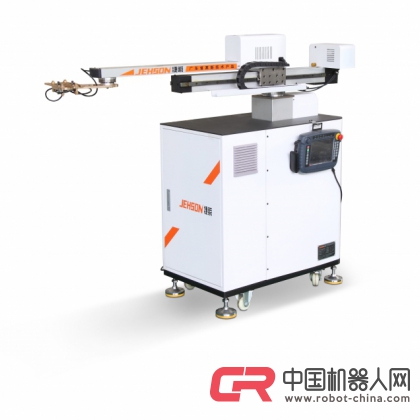

擺臂式機器人手應用范圍：應于五金沖壓，拉伸自動化；適合用于小批量多樣化行業，亦可應用于其他產品平面方向自動搬運，碼垛，上下料等。擺臂式?jīng)_壓機械手融合了關節式?jīng)_壓機器人的“高自由度”，以及連桿式?jīng)_壓機械手的“高效穩定”的雙重特性，價格適中、控制比較靈活、使用操作簡單。擺臂式?jīng)_壓機械手可代替人的繁重勞動以實現生產的機械化和自動化，能在有害環境下操作以保護人身安全，因而廣泛應用于機械制造、冶金、電子、輕工和原子能等部門。

擺臂式?jīng)_壓機械手動作過程：從原點開始按下啟動鍵，下降電磁閥通電，機械手開始平移向外；降，機械左臂吸盤通過真空發生器把鈑料吸住，將鈑料定位送到?jīng)_床模具上，機械手離開到安全點，沖床開始沖壓產品；整體來說，針對國內沖壓行業，擺臂沖床機械手具有較高的實用性和性價比，是自動沖壓生產線的理想解決方案。在靈活性、實用性、使用性、生產效率以及性價比上都較為均衡適中。從功能的角度來看，擺臂式?jīng)_壓機械手又有一下優點。

★通用特性：

1. 機器人專用控制器和伺服系統，重復定位精度更高，速度更快，算法精準，運動平順；實現快、精、準的特點高效完成作業,保證產品均一致性。

2.整機采用一線品牌配件，核心配件選用進口高端產品，使工業機器人運行高速穩定,精確,耐磨損,使用壽命長.

3采用PLC+觸摸屏,穩定性好,操作簡單,易學易用,在生產更換產品重新編程時,可在最短時間內完成,省時高效.獨有升降、擺動、伸縮結構創新技術，運動更加穩定

n 4.公司具有1項發明、5項實用、1項軟著，全面技術支撐

n 5通用性強：上料機與夾具均可按客戶要求進行通用性設計，實現多種工件的兼容性，不僅滿足“小品種大批量”工件的自動化沖壓要求，亦適用于“多品種小批量”的應用要求；

n 6.系列產品可解決3㎏～10㎏范圍內任何形狀、任何工藝要求的沖壓件的自動化生產，是專業解決沖壓自動化的最新技術成果，本產品應用于沖壓行業代替人工實現上下料和工件轉移，廣泛應用于家電、汽車、3C等沖壓領域

型  號 參  數		JS-R4-06L	JS-R4-06H	JS-R4-10
整機尺寸(長*寬*高)		860*500*1360mm	860*500*1530mm	950*600*1950mm
運 動 行 程	擺臂上下升降行程	0-250mm	0-350mm	0-350mm
	擺臂前后伸縮行程	0-650mm	0-650mm	0-900mm
	擺臂旋轉角度	270°	270°	270°
	夾手吸盤旋轉角度	270°	270°	270°
最大工作半徑		1100mm	1300mm	1500mm
手臂最大吸取重量		≦6kg	≦6kg	≦10kg
整機功率		2.5kw	3.5kw	5.5kw
生產效率（PCS/M）		12-15	10-14	8-12
整機重量		380	400	450
耗電量(kw/h)		1	1.4	2
氣壓（Mpa）		0.5
工作環境		-5—40℃
送料精度		±0.2
控制方式		AC控制系統
