一，PVC彈性體電纜料造粒機，PVC電纜料造粒設(shè)備（圖示）配方設(shè)計及實例 PVC電纜料是由聚氯乙烯樹脂、穩(wěn)定劑、增塑劑、填充劑、潤滑劑、抗氧劑、著色劑等組成。PVC電纜料的耐電壓和絕緣電阻比較高，但介電常數(shù)和介電損耗較大。 因此，一般主要用作低壓（≤1KV）和中高壓（6~10KV）電纜的絕緣層。PVC塑料由于具有難燃、耐油、耐電暈、耐腐蝕和良好的耐水性能，因此還廣泛用作電線電纜的護層材料。利用添加特種性能助劑或改性劑，可以分別制造出耐熱型（105℃）、耐寒型、耐油型、難燃型、特軟型和無毒型的PVC電纜料，以滿足特殊電線電纜產(chǎn)品的需要。電纜料在PVC配方中屬于性能要求較高的品種，特別是電絕緣性、耐低溫性和耐老化性等都有一定要求。配方設(shè)計時必須考慮這些特殊的要求。  PVC電纜料可分為護層級和絕緣級兩種。護層級要求耐熱性好，而絕緣級則要求絕緣性好。



      二，PVC彈性體電纜料造粒機，PVC電纜料造粒設(shè)備（圖示），科技含量高，技術(shù)成熟，整體技術(shù)居國內(nèi)高水平，深受電線，電纜，生產(chǎn)企業(yè)的歡迎，減輕了工人的勞動強度， 改善了工作環(huán)境，提高了生產(chǎn)效率。

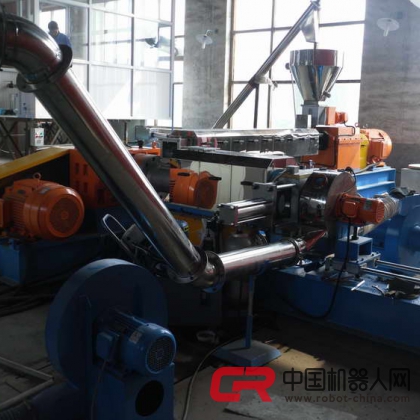

     PVC電纜料造粒機說明:

1、將PVC物料投入高混機混煉后,經(jīng)螺旋上料機將粉狀物料投入GLS-上階平行雙螺桿擠出機

2、GLD-上階平行雙螺桿擠出機將物料混合均勻，溫度為140-160℃的狀態(tài)下完成塑化混煉、充分分散均勻。z后擠出的混合物料成為熔融體（溫度在130-140℃），直接落入大口徑GLD-下階單螺桿擠出機。

3、GLD－下階單螺桿擠出機將120℃的熔體，在低轉(zhuǎn)速、高壓和冷卻狀態(tài)下完成擠出造粒。擠出時溫度已降至120-140℃。這時才能完成風冷模面熱切粒，而且保證在切粒過程中不粘粒。

4、風冷模面熱切切下的粒子，經(jīng)過二級風冷旋風分離器的冷卻，粒子溫度降至35-40℃，再經(jīng)過風冷加長振動篩，將粒子溫度降至室溫以便送入成品料倉進行包裝；
