產品型號：Q971F

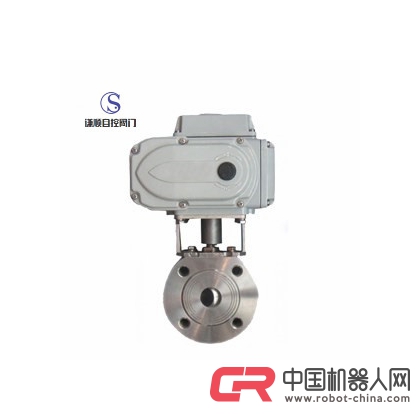

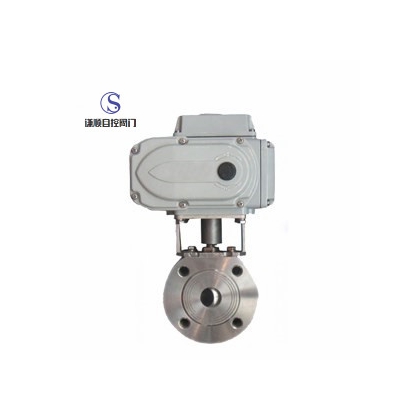

產品名稱：電動對夾式球閥
產品特點：電動對夾式球閥由謙順自控系列精小型電動執行器與超薄型球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，摩擦力小，回差小，動作平穩可靠，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用O、V型通道球體結構與電子式電動執行器配套可實現流量的調節。
二、Q971F電動超薄型不銹鋼球閥主要技術參數：
|
閥類 |
傳動方式 |
連結形式 |
結構形式 |
密封面 |
公稱壓力(MPa) |
閥體材料 |
|
球閥 |
9-電動 |
對夾式 |
浮動球直通 |
F-氟塑料 |
1.6 |
按表內閥體 |
|
公稱通徑DN(mm) |
15-200 |
|||||
|
材料代號 |
C |
P |
R |
|||
|
主 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
||
|
球板 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||
|
密封圈 |
增強聚四氟乙烯、合金鋼 |
|||||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||||
|
適 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||
|
適用溫度 |
-28℃～300℃ |
|||||
|
控制型式 |
開關型/調節型 |
|||||
|
作用型式 |
切斷/調節 |
|||||
|
執行器 |
型號 |
Jw系列 |
||||
|
電源 |
DC24V、 AC24、 AC110V、 AC220V、 AC380V |
|||||
三、Q971F電動超薄型不銹鋼球閥主要外形和連接尺寸單位：
|
Q971F-16 |
||||||||||
|
通徑DN |
d |
L |
D |
K |
D1 |
n-Md |
f |
H |
W |
|
|
mm |
in |
|||||||||
|
15 |
1/2″ |
14 |
32 |
90 |
65 |
46 |
4-M12 |
2 |
190 |
162 |
|
20 |
3/4″ |
19 |
38 |
100 |
75 |
56 |
4-M12 |
2 |
195 |
162 |
|
25 |
1″ |
24 |
45 |
110 |
85 |
65 |
4-M12 |
2 |
210 |
162 |
|
32 |
1 1/4″ |
29 |
55 |
130 |
100 |
76 |
4-M16 |
3 |
220 |
162 |
|
40 |
1 1/2″ |
38 |
62 |
145 |
110 |
84 |
4-M16 |
3 |
230 |
162 |
|
50 |
2″ |
48 |
72 |
160 |
125 |
99 |
4-M16 |
3 |
265 |
208 |
|
65 |
2 1/2″ |
64 |
95 |
180 |
145 |
118 |
4-M16 |
3 |
300 |
208 |
|
80 |
3″ |
72 |
120 |
195 |
160 |
132 |
8-M16 |
3 |
325 |
258 |
|
100 |
4″ |
95 |
140 |
215 |
180 |
156 |
8-M16 |
3 |
350 |
258 |
|
125 |
5″ |
118 |
200 |
245 |
210 |
184 |
8-M16 |
3 |
375 |
258 |
|
150 |
6″ |
145 |
225 |
280 |
240 |
211 |
8-M20 |
3 |
420 |
258 |
|
200 |
8″ |
200 |
275 |
335 |
295 |
266 |
12-M20 |
3 |
460 |
280 |
結構長度：Q/OLF002-88
法蘭標準：JB79亦可按GB9113、ANSI B16.5、JIS B2212
