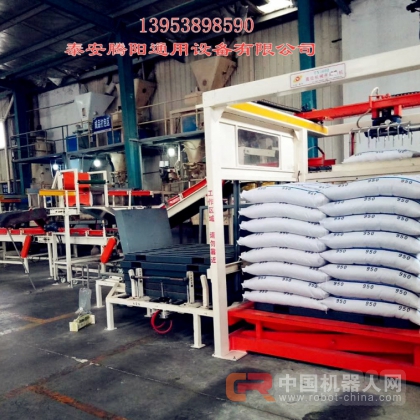

碼垛機器人的作用是將編織袋的產品(飼料、化肥、面粉、水泥等)有規律地碼放在垛盤上，以便入庫和出廠。碼垛機器人的工作原理是在高速干包生產線上，通過輸箱鏈道將袋子有規律地集中到整理平臺上，外形尺寸和垛盤相等，上下層排列方式不同，碼垛機器人從整理平臺上將整層的箱子抓起→上升→旋轉到垛盤上方→下降→放到垛盤上，碼到規定的層數，完成一垛的碼垛。
碼垛機器人結構簡單實用。整機結構設計簡單、合理、實用，占地面積小，與傳統碼垛機相比可節省廠房面積1/3左右，碼垛能力可達600—1200袋/h。用戶可以根據企業實際需要進行選擇。自動化水平高。從進袋、轉向、編碼直到碼垛全過程，可實現全自動連續運行。該機除具有正常開停車功能外，同時還具有自診、報警、打印、通信、故障連鎖等功能。并留有與中央控制室通信的軟件和接口。碼垛機器人主要由機械主體、伺服驅動系統、手臂機構、末端執行器(抓手)、末端執行器調節機構以及檢測機構組成，按不同的物料包裝、堆垛順序、層數等要求進行參數設置，實現不同類型包裝物料的碼垛作業。按功能劃分為進袋、轉向、排袋、編組、抓袋碼垛、托盤庫、托盤輸送以及相應的控制系統等機構。
(1)進袋機構。采用皮帶輸送機完成碼垛機供袋任務。
(2)轉向機構。按設定程序?qū)Πb袋作轉向編排。
(3)排袋機構。采用皮帶輸送機將編排好的包裝袋送至積袋機構。
(4)積袋機構。采用皮帶輸送機集中編排好的包裝袋。
(5)抓袋碼垛機構。采用碼垛機器人構完成碼垛作業。
(6)托盤庫。成疊的托盤由叉車送人，按程序逐個排放至托盤輥道輸送機，有規律地向碼垛工序供應空托盤，達到8層后的成垛托盤，由輥道輸送機輸送至成垛托盤庫，最后由叉車取出送至倉庫貯存，系統采用可編程序控制器(PLC)控制。
