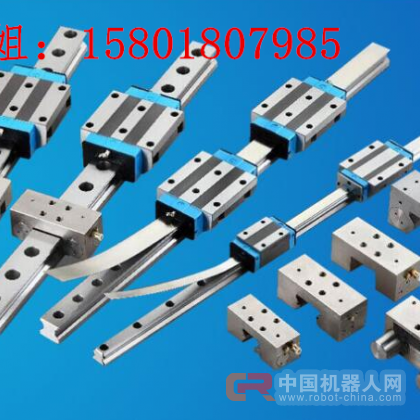

鉗制器
鉗制器是與直線導軌副配套使用的高性能功能部件
按工作狀態可分常開型和常閉型
常開型具有固定工作臺、定位、防止振動和提高剛度的功能。
鉗制器：
一、構造和功用
翻滾直線導軌副用脅迫器由脅迫器主體、驅動元件、脅迫組織等構成，是與翻滾直線導軌副配套運用的高性能功用部件。常開型具有固定工作臺、精細定位、避免振蕩和進步剛度的功用；常閉型還具有斷電緊迫剎車的效果。
二、術語解說
1、常開型：未供給空壓或許油壓時，脅迫器的脅迫組織處于松開的狀況。
2、常閉型：未供給空壓或許油壓時，脅迫器的脅迫組織運用繃簧或許螺釘?shù)男Чγ{迫直線導軌進行脅迫的狀況。
3、堅持力：效果于直線導軌副的運動方向及筆直方向的載荷。
堅持力因?qū)к壟c脅迫組織的靜摩擦系數而異。（本商品樣本中的堅持力是靜摩擦系數為0.1時的核算值。）
4、最低運用壓力：脅迫器正常運用時所需的最低壓力。
5、最高運用壓力：脅迫器正常運用時允許的最高壓力。
6、最大剩下壓力：油壓脅迫器中止供油后允許最大的剩下壓力。
7、裝置墊板：使脅迫器高度與翻滾直線導軌副高度一致的墊塊。
8、空氣消耗量：脅迫器動作1個行程所需的空氣量。
9、液壓油消耗量：脅迫器動作1個行程所需的油量。
10、反應時刻：
常開型脅迫器反應時刻：當體系宣布開端供氣、供油的信號后，到開端向脅迫器供氣、供油的時刻。
常閉型脅迫器反應時刻：當體系宣布中止供氣、供油的信號后，到中止向脅迫器供氣、供油的時刻。
11、呼應時刻：
常開型脅迫器呼應時刻：從開端向脅迫器供氣、供油后，到夾緊直線導軌的時刻。
常閉型脅迫器呼應時刻：從中止向脅迫器供氣、供油后，到夾緊直線導軌的時刻。
三、類型
1、CP氣壓常開型系列
a.經過楔形塊擴大原理，運用氣壓完成脅迫。
b.構造細巧，強大的堅持力。
c.規劃新穎，避免鉗緊時發生剛性沖擊。
d.裝置便利，與工作臺直接銜接，無需更改工作臺尺度。
e.精細定位，適用于運動軸的氣動夾緊。
注：表中堅持力對應的氣壓為0.6MPa；堅持力在運用壓力范圍內與壓力成正比。
2、CPBS氣壓常閉帶剎車型系列
a.運用繃簧儲能效果于楔形塊完成脅迫和剎車。
b.運用氣壓免除脅迫。
c.快速反應，避免筆直軸墜落磕碰，起到維護機床的效果。
d.裝置便利，與工作臺直接銜接，無需更改工作臺尺度。
e.高定位精度，適用于固定加工基地工作臺。
3、CH液壓常開型系列：
a.利用液壓實現鉗制器
b.結構緊湊，非常高的保持力
c.設計巧妙，復位彈簧板保證最大的軸向剛性
d.防銹性能好，表面鍍鎳處理
e.高定位精度，適用于固定大型加工中心工作臺
4、CHBS液壓長閉帶剎車型系列
a.通過螺栓拉力實現鉗制和剎車
b.利用液壓解除鉗制
c.快速反應，可作緊急情況剎車器作用
d.防銹性能好，表面鍍鎳處理
e.極高定位精度，適用于固定大型加工中心工作臺
