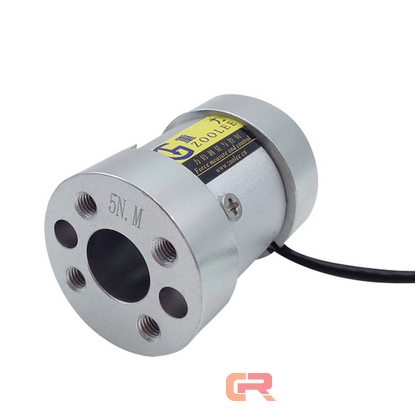

小型轉向扭矩傳感器主要特點：雙法蘭式結構、可螺栓緊固測力、性能穩定、安裝簡便、采用優質鋁合金材質。
適用范圍：應用于靜態、非連續旋轉的扭矩力值測量。
可配置信號放大器、顯示儀表、數字稱重控制器,供PLC數據采集.可按要求定制。
型號：A4001
量程：1N.m 2N.m 3N.m 5N.m 6N.m 10N.m 20N.m 30N.m 50N.m 100N.m 150N.m
精度：0.5% of rated output
額定輸出：2.0mv/v±10%
激勵電壓：6-12v
受力方向：順時或逆時扭力
微型扭力傳感器尺寸圖：
靜態扭力傳感器技術參數：
| 額定輸出 |
Rated Output |
2.0mV/V ±10% |
| 精度 |
Accuracy |
0.5% of rated output |
| 推薦激勵電壓 |
Rated Excitation |
6V DC/AC |
| 最大激勵電壓 |
Maximum Excitat |
12V DC/AC |
| 零點輸出 |
Zero Balance |
±2% of rated output |
| 非線性 |
Nonlinearity |
±0.5% of rated output |
| 滯后 |
Hysteresis |
±0.3% of rated output |
| 非重復性 |
Nonrepeatability |
±0.2% of rated output |
| 蠕變(30分鐘) |
Greep(30min) |
±0.3% of rated output |
| 安全過載 |
SafeOverload |
120% |
| 極限過載 |
UltimateOverload |
150% |
| 溫度補償范圍 |
CompensatedTemp |
-10℃ to +40℃ |
| 工作溫度范圍 |
OperatingTemp |
-10℃ to +60℃ |
| 零點溫度漂移 |
Temp.Shift Zero |
≤0.05% of rated output/℃ |
| 靈敏度溫度漂移 |
Temp.ShiftSpen |
≤0.05% of rated output/℃ |
| 輸入阻值 |
Input Resistance |
410Ω±10Ω |
| 輸出阻值 |
Output Resistance |
350Ω±5Ω |
| 絕緣阻值 |
Insulation Resistance |
≥5000MΩ(50V DC) |
| 防護等級 |
Ingress Protection |
IP65 |
| 彈性體材料 |
Elastomer material |
鋁合金 Aluminum alloy |
| 電纜線規格 |
Cable specification |
Φ3*3000mm |
| 電纜線顏色 |
Cable color |
Red(E+) Black(E-) Green(S+) White(S-) |
