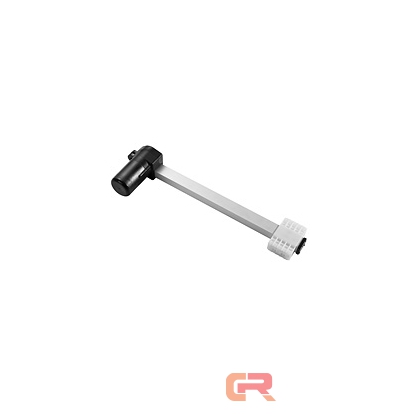

電動推桿（KA4318-4）：
使用壽命長
軌道式電動推桿，螺母可以在鋁型上滑動
可非常方便地使用于斜躺椅和電視升降器等
軌道式電動推桿，螺母可以在鋁型上滑動，可使用于斜躺椅和電視升降器等-東莞市科肯機電科技有限公司
| 最大推力（N） |
3000 |
2000 |
1000 |
| 最大拉力（N） |
3000 |
2000 |
1000 |
| 負載速度（mm/s） |
8 |
12 |
18 |
| 輸入電壓（VDC） |
24（可選12） |
| 行程 |
50~600（可選>600) |
| 安裝方向 |
H型或V型 |
| 顏色 |
黑色或灰色 |
| 限位開關 |
內置 |
| 使用頻率 |
10%，最多2分鐘連續工作 |
| 導向管 |
鋁管 |
| 安裝連接頭 |
塑料 |
| 防護等級 |
IPX4 |
| 噪音 |
≤55dB(A)測試距離：300mm |
| 使用環境溫度 |
0~+40 ℃ |
| 認證標準 |
CE |
安裝和試運行
一、檢驗安裝固定的零件是否加工完好、干凈，并確保這些零件與推桿上要安裝的零部件的尺寸吻合。
二、如果小型電動推桿的長度需要進行不同設置（或者延長或者縮短）以使安裝更加簡便，應按照下面的操作進行：
設置的長度不要超過推桿的極限值(最小值– Lc 最大值– La)
A) 無反轉裝置的電動推桿手動正或反旋轉伸縮管，直至達到期望的電動推桿長度。
B) 帶反轉裝置但不帶制動電機的電動推桿拆下電機風扇罩，手動正或反旋轉電機的風扇葉，這時伸縮管伸長或縮短，直至達到期望的長度。
C) 帶反轉裝置，并帶制動電機或者帶無風扇的制動電機的電動推桿取下電機手動正或反旋轉蝸桿軸以使伸縮管到達合適的位置。
電動推桿長度的極限值:最小值(Lc) 和最大值(La)
三、 檢查極限工作位置
1. 檢查電動推桿的極限尺寸與要挪動的工件的極限位置是否一致。
a 不帶有限位裝置的電動推桿測量電動推桿的初始長度逐漸運行電動推桿以使被推動的工件達到極限 重復上述操作檢驗被推動的工件達到另一極限位置
b 帶磁感應式限位開關的推桿測量電動推桿的初始長度 逐漸運行電動推桿以使被推動的工件達到極限位置重復相同操作以使被推動的工件達到另一極限位置
四、 在車間安裝好電動推桿，確保電動推桿只受軸向載荷如發生扣緊或受到非軸向載荷，電動推桿將不能正常工作。
方向更替的檢查
a 帶電機的小型電動推桿
開動電機，檢查內管的運行方向與控制柜上的說明是否一致，如果不一致，馬上停電檢查。
b 不帶電機的小型電動推桿
手動正或反旋轉蝸桿軸，觀察伸縮管運動方向，以確定輸入軸的旋轉方向
五、試運行
1 空載情況下運行電動推桿一個工作循環。
2 逐漸增加負載運行工作循環直至達到最大負載
