長榮超音波振動摩擦焊接機

廣泛的應用范圍，幾乎可用于所有的熱塑性塑料。

線性震動摩擦焊接方式中，通過線性振動方式，使塑料件表面升溫并熔化。如同其他所有焊接方式一樣，塑料件在壓力作用下溶合一體。焊接過程中的重要參數是：振動頻率、振動幅度、焊接壓力

典型市場應用

汽車工業：阻流板、儀表盤、手套箱、儲物架、發動機罩、進氣歧管、儲油箱、過濾器、裝飾條和減震器、車燈、保險杠

家用設備：洗衣機部件。、滾筒干燥機底板、門加強筋板、衛生器具（馬桶蓋）

通用技術產品：電鋸罩、排水虹吸管、煤氣表、打印機墨盒

模具

模具設計考慮到塑料件表面因素，如：有噴漆、真皮、微細顆?；蚺菽谋砻?，均可根據客戶的數據進行設計，制造，并達到最佳化。

可焊接的塑料

半結晶的，非強化的和強化的材料是很常用的、如：在所有的PA并含玻璃纖維成分，在PE中含有非強化化合物或強化化合物。如：滑石粉。此外，所有用于制造機械部件的重要材料，如：ABS,SAN,PC,PMMA,PBT及混合物。如：PP/EPDM,PC+PBT,PPE+PA,或者是塑料與其他材料焊接。如：與紡織品與樹脂粘合纖維及復合木制材料的焊接，上述材料均可運用振動摩擦焊接方式解決。

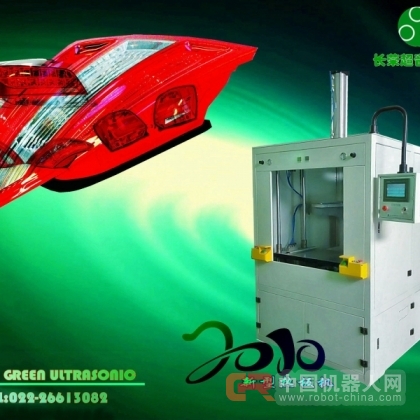

SRW-5.5LS振動摩擦焊接機

長榮生產的SRW-5.5LS線性振動摩擦焊接機主要用于焊接小型或不規則形狀塑料 工件。改設備最大可以焊接有效焊接面積為50c㎡的小型塑料件 以多種尺寸較小的塑料工件。SRW-5.5LS設備的傳感器設備，可以實時監控工件的焊接情況，并通過PLC人機界面對工件焊接效果進行微調。

型           號       SRWS-5.5LS

振動頭頻率（Hx)       180-240

振動幅度         0.8-1.8

最大熔接面積（c㎡）   50

升降臺尺寸（長  寬mm) 700*350

最大焊接壓力（N）      12000

上模最大重量（Kg)     12

觸摸頻（Zoll)         8”



SRW-15HLS振動摩擦焊接機

SRW-15HLS線性振動摩擦焊接機主要用于焊接大型或不規則形狀塑料工件。該設備最大可以焊接有效焊接面積為250C㎡的大型塑料件以及多種尺寸較小的塑料工件。SRW-15HLS設備的傳感器設備，可以實時監控工件的焊接情況，并通過PLC人機界面對工件焊接效果進行微調。

型           號       SRWS-15HLS

振動頭頻率（Hx)       180-240

振動幅度         0.8-1.8

最大熔接面積（c㎡）   250

升降臺尺寸（長  寬mm) 1450*600

最大焊接壓力（N）      12000

上模最大重量（Kg)     45

觸摸頻（Zoll)         8”



SRW-30HLS振動摩擦焊接機

SRW-30HLS線性振動摩擦焊接機主要用于焊接大型或不規則形狀塑料工件。該設備最大可以焊接有效焊接面積為300c㎡的大型塑料件以及多種尺寸較小的塑料工件。設備具有振幅自動調節功能，可以根據模具的重量自動調節振動幅度。保證設備調試的準確、方便。

型           號       SRWS-30HLS

振動頭頻率（Hx)       180-240

振動幅度         0.8-1.8

最大熔接面積（c㎡）   300

升降臺尺寸（長  寬mm) 1580*720

最大焊接壓力（N）      12000

上模最大重量（Kg)     75

觸摸頻（Zoll)         8”

操控裝置

按照基本配置，設備配備有M2i觸摸屏（8”），與焊接質量有關的參數以曲線圖形顯示在每次焊接循環之后，該圖形可以通過觸摸屏USB借口連接到PC或打印機。

電器控制

由覆有厚度為100mm左右的隔音材料和吸引材料構成?？梢允拐駝?dòng)過程中的噪音降低到85分貝以下。操作員一側配備有可移動帶有聯動安全光柵的垂直氣動防護門。防護門上配備有雙層安全玻璃制成的視窗。在防護門上升過程中一旦有物體接觸到防護門兩側的安全光柵。防護門就會自動停止。

質量控制

質量控制和加工數據是由標準/實際值的對比來完成的。操作員在塑料件焊接前通過觸摸屏對焊接過程中各要素進行數值設定（如壓力、振動幅度、時間），焊接過程中，系統對設備運行中各要素的實際數值與設定數值進行比對。如果設備運行中各要素的實際數值低于或者超過這個數值，觸摸屏就會提示錯誤信息。

頻率

最大240Hz的頻率可以減少摩擦焊接的時間，提高生產率。

振幅控制

設備具有振幅自動檢測功能，可以根據上模具重量，自動尋找并儲存最佳振幅。在更換模具時，通過該功能可以快速調節振幅。

焊接功率

焊接功率可以通過觸摸屏進行調節，各焊接階段的壓力均可根據需求設定并儲存。

升降臺

位移測量系統可以測量升降臺的實際移動值和參數，包括上升高度，壓力。這對不同模具的應用尤為重要（各個模具的相關數據可儲存在對應模具程序中）

焊接時間

可以以焊接深度作為限定值

焊接深度

位移測量允差為：±0.05mm。為了避免由機架振動產生的誤差，測量在振動系統（橋架和固定臺）結構內進行。

振動頻率控制

系統自帶有掃頻功能。在更換模具或者安裝新模具的情況下，通過該方式可以快速調節設備振動頻率。

振動摩擦焊接技術的主要優點

大型部件焊接縫的連續焊接。如：汽車儀表盤中的風道焊接。

局部加熱原理（由于摩擦只在焊接工件表面形成）。

低能耗。

以秒為計數的極短焊接時間。

      長榮口罩耳帶熔接機

特色功能：

廣泛應用于多層不織布口罩加工生產。

本機由自動送料至成品，完全自動化，一次完成。

特殊熔接輪及刀輪設計，耐磨度高，壽命久。

產能高，品質穩定，易于調整。

超音波口罩耳帶熔接機可廣泛應用于多層不織布口罩加工生產，且由送料至成品，完全自動化，一次完成。

機臺尺寸/Machine size approx.	4000(L)×900(W)×1600(H)mm
電壓/Line source	200V.1or3 phase
空壓/Compressed air	5kg/c㎡
產能/Capacity	20-30pcs/min
耗電量/Power consumption	3kw
