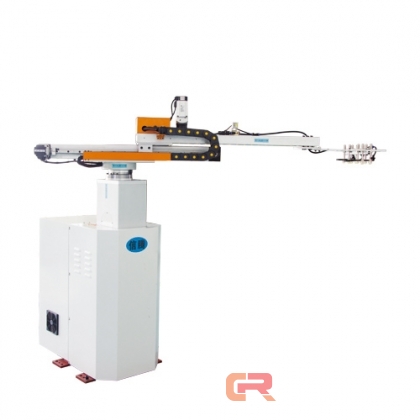

三軸沖壓機械手，手臂型號：XT-CY3Z-05

所有軸全部采用伺服電機驅動

J1軸（上下升降軸）采用品牌絕對值伺服。

J2軸（主旋轉軸）  采用日本進口機器人減速機+高速，高分辨率品牌絕對值伺服。

J3軸（前后伸縮軸）采用臺灣產線性模組滑臺+高速，高分辨率品牌絕對值伺服。

J4軸（水平翻轉軸）采用行星減速機+高速，高分辨率品牌絕對值伺服。

機器人機身及主旋轉軸殼體全部開模鑄造成型，一體式結構，強度高、美觀。

² 最大負載：5KG     活動半徑: 1250MM

² 重復定位精度: ±0.1MM

² 安裝方式：落地式

² J1軸上下行程：400 MM          J2軸主旋轉角度：270°

² J3軸伸縮距離： 500MM          J4軸旋轉角度：220°

² J1軸最高升降速度：1.6M/S      J2軸最高旋轉速度：225°/S

² J3軸最高伸縮速度：2.0M/S      J4軸最高旋轉速度：360°/S

² 設備重量：200KG               環境溫度 : 0-45 ℃

² 濕度 : 30% 到最大 95%，不結露

² 本體噴漆：米白色（可指定其它顏色）

² 效率：J2軸180°擺角抓取與擺放實測單循環時間4.8S。

控制器系統

² 基于觸摸屏+PLC的工業機器人控制系統

² 全中文7寸觸摸屏操作系統。

² 內置沖床行業編程軟件工藝包，支持拖動示教功能。

² 支持多種產品程序存儲，具備與任何沖床連線，互鎖功能。

² 相鄰兩臺機器人具備通訊功能，支持從左至右或從右至左上下料切換。

² 內部集成用戶控制信號，支持外圍抓手的控制。

² 配備數顯真空檢測裝置。

² 所有外部連線采用快速插頭連接。

² 最大功率: 3.05 KW。

² 電控箱：一體式電箱。

² 配支架式可移動示教盒，示教盒電纜長度3m。

² 防護等級 : ISO5級。

² 濕度: 最大95%，不結露。

² 環境溫度 0 - 45 °C。

電源：單相變壓器，單相加地線， 220V電壓
