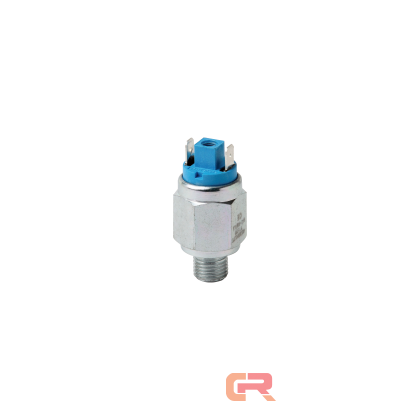

膜片式壓力開關通常用于控制油和脂潤滑裝置以及液壓、氣動和水回路的壓力。膜片式壓力開關的設計采用了六角形器體、丁腈橡膠(NBR)耐油膜片和銀觸點;器體包括卡子連接端子、平衡彈簧，以及用于被測壓力的調節彈簧。膜片式壓力開關需要調節壓力時，在取下CAP3緊固螺釘(指示為B)后，用一個小的螺絲刀旋轉V調節螺釘;注意不要影響彈簧動作。

技術參數:

• 膜片式壓力調節范圍0,3-50bar,最大工作壓力150bar,最大安全壓力300bar

高壓膜片壓力調節范圍1-150bar,最大工作壓力300bar,最大安全壓力600bar

• 活塞式壓力調節范圍50-300bar,最大工作壓力450bar,最大安全壓力800bar

• 本體材料:鍍鋅鋼(活塞式),碳鋼鍍鋅或黃銅(膜片式)

• 電觸點:銀鎳,可鍍金

• 電流狀態:常開(紫色)/常閉(藍色)

• 最大電壓:250V/48V,最大電流:0.5A

• 工作壽命:1百萬次

• 隔膜和墊圈材料為NBR,FKM,EPDM,HNBR,Neoprene,硅膠

• 螺紋選擇:1/8”GAS-1/4”GAS-M10×1-1/8NPT螺紋,內螺紋;其他類型螺紋接頭按客戶要求

• 溫度范圍:-40℃到+140℃(依照隔膜/墊圈的材質而定)

• 防護等級:IP54-IP65(特殊系列為IP67)

根據要求，公司可制造特殊壓力開關(如：已校準、不銹鋼體、脫脂以適合氧氣作業等);如有任何要求請隨時與我司技術與銷售部門人員聯系，他們將根據您的情況建議最適合的產品。

SETTING RANGE

ELECTRICAL CONNECTION

SENSING ELEMENT

SCOPE OF CONTACTS

CONTACTS TYPE
