臺灣HIWIN導軌的校正方法

      上銀導軌基準導軌理論基準直線是空間直線，所以兩個互相垂直的平面分別校直，在校直過程中，直線度誤差的測量也在這兩個平面內操作。上銀導軌的剛性件，撓度較小，所以校直幅度不宜過大，校直過程中，直線度誤差計算采用小二乘法。在校直的過程中，是以小二乘中線作為基準直線。在校兩條導軌平行程度時，也是采用小二乘中線為基準

   校直過程中的基準直線實際是平行基準導軌小二乘中線并且通過極限點的直線。由于以基準導軌小二乘中線為基準線，為調整方便，選取平行基準線并且通過極限點的直線作為調整的基準，然后計算出各測點相對該調整基準直線的偏移量，按其偏移量進行調整。本校直例中，鉛垂面的極限點就是大值；水平面的極限點就是上側導軌的大值或下側導軌的小值。上銀直線導軌的校直步驟：

  1.第二條導軌的平行度校直

  （1）測量出該上銀導軌的直線度誤差和各測點的相對坐標（偏移量）；然后，分別用水平儀測出兩條上銀導軌起始點與結束點的角度差（聯結件之間均緊固），通過角度差和在長度方向的距離可以計算出首尾兩點的高度差。用千分表測出兩條導軌首尾端點水平方向平行度的變化量。

  （2）第二條上銀導軌的調整必須以第一條（已校直過的）導軌為基準。要使該導軌的調整基準直線與基準導軌的小二乘中線（基準導軌的理想直線基準）在鉛垂方向平行，即兩條理想基準直線共平面（將這兩條異面直線平移到一個鉛垂面中能夠平行）

 2.基準導軌的校直

  （1）利用空間直線度測量儀測量出上銀導軌水平和鉛垂方向的直線度誤差，并且計算出各測點相對小二乘中線的偏移量。

  （2）根據計算結果的，確定直線基準。然后根據相應點的偏移量，為各處增加材料，調整好導軌，使其在兩個平面的直線度誤差達到要求。

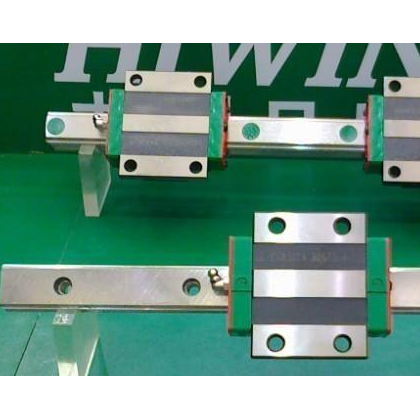

臺灣HIWIN直線導軌的特點

(1) 磨耗少能長時間維持精度

傳統的滑動導引，無可避免的會因油膜逆流作用造成平臺運動精度不良，且因運動時潤滑不充份，導致運軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機臺能長時間維持精度。工作原理

直線導軌可以理解為是 一種滾動導引，是由鋼珠在滑塊跟導軌之間無限滾動循環，并將摩擦系數降至常傳統滑動導引的五十分之一，從而使負載平臺沿著導軌輕易的高精度線性運動，能輕易地達到很高的定塊導軌間末制單元設計，專利的回流系統及精簡化的結構設計讓直線導軌有更平順且低噪音的運動使線形導軌同時承上下左右等各方向的負荷。

1性價比高，材質為德國優質鋼材，深冷處理，高鋼性四方向等負荷設計，具自動調心能力，可長時間維持精度。

2、高定位精度重現佳，行走順暢，低噪音，適合高速化應用，具互換特性，符合國際標準。



臺灣HIWIN直線導軌的選型

  1---確定軌寬。

  軌寬指滑軌的寬度。軌寬是決定其負載大小的關鍵因素之一，四排滾珠（也有部分兩排珠的）的方軌現貨產品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），某些品牌大只生產到45規格，有些小廠家可能只到30。期貨產品也有85、120等，但大部分廠家不生產。

  扁軌（微型滑軌，基本是兩排滾珠）規格有3、5、7、9、12、15，上述6個規格又各有一個寬型規格（滑軌寬度是標準型的2倍，其中15型滑軌的安裝孔是2列），一共12種，但是有些廠家不能生產7以下的型號，具體請咨詢該品牌供應商。

  注：（）中是實際軌寬

  2---確定軌長。

  這個長度是軌的總長，不是行程。全長=有效行程+滑塊間距（2個以上滑塊）+滑塊長度×滑塊數量+兩端的安全行程，如果增加了防護罩，需要加上兩端防護罩的壓縮長度。需要注意的是，事先問清楚該品牌該規格導軌整支的大長度，超過這個長度是需要對接使用的。多數廠家整支長度大是4000（微軌一般是1000），有些是3000，這和廠家的加工設備有關。需要對接并且用戶想事先在機器上加工安裝孔的情況下好提供接口圖紙。另一點請?zhí)貏e注意，導軌上的安裝孔孔間距是固定的，用戶在確定軌長時要注意位置，例：15的軌，長600。如果不告訴供應商需要的端部尺寸，一般到貨的狀態是10個安裝孔，導軌兩端面到各自近的安裝孔中心的距離是30、30，但也有可能是其他尺寸。各品牌對端部尺寸的出貨規定略有差異，多數是默認兩端相等。還有一點，導軌的長度誤差，一般品牌默認2000以下±1~2mm，2000~4000的±2~3mm，如果用戶要求比較精確，好在訂購合同上注明誤差值或提供圖紙。這種情況供應商可能會收取附加加工費。

  3---確定滑塊類型和數量。

  常用的滑塊是兩種：法蘭型，方形。前者高度低一點，但是寬一點，安裝孔是貫穿螺紋孔，后者高一點，窄一點，安裝孔是螺紋盲孔。兩者均有短型、標準型和加長型之分（有的品牌也稱為中負荷、重負荷和超重負荷），主要的區別是滑塊本體（金屬部分）長度不同，當然安裝孔的孔間距也可能不同，多數短型滑塊只有2個安裝孔?；瑝K的數量應由用戶通過計算確定，在此只推薦一條：少到可以承載，多到可以安裝?；瑝K類型和數量與滑軌寬度構成負載大小的三要素。

  4---確定精度等級。

  任何廠家的產品都會標注精度等級，有些廠家的標注比較科學，一般采用該等級名稱的第一個字母，如普通級標N，精密級標P。有些廠家以1、2、3、4、5表示精度從高到低，也有反過來的，總之以把客戶弄糊涂為原則。用戶若質疑其精度，可以查閱樣本。精度是個綜合概念，一般由滑塊基準側面相對同側滑軌側面的行走直線誤差、組合高度誤差，滑軌側面至滑塊基準側面寬度誤差、成對高度誤差以及成對寬度誤差構成。對于多數產業機械，普通級精度可以滿足要求，高一點的就選H級，數控機床等設備以選擇P級常見，其他超精密機械選擇SP（超級精度）、UP（高級精度）為宜。后面3個等級需要苛刻的安裝、使用條件才能展示其性能。

  5---確定其他參數

  除上述4個主要參數外，還有一些參數需要確定，例如組合高度類型、預壓等級等。

臺灣HIWIN上銀導軌組裝留意事項

  上銀導軌屬于高質量、運用便當、設計平安的產品。但是在運用時也難免會呈現毛病，為了減少運用時呈現毛病，保證愈加平安地運用，組裝時請留意以下事項：

A、互換性產品（即導軌和滑塊能夠恣意匹配的產品）的上銀滑塊是以裝在暫用軸上的方式提供的．為此，在與上銀導軌相組合時，請加以留意．

B、如擅自拆卸各部位，就會招致粉塵的進入或使各部位組合精度的降落，為此，如不是萬不得已的狀況，請不要隨便拆卸．

C、有時只需傾斜導軌，上銀滑塊就會挪動，所以這時應留意不要使上銀滑塊從上銀導軌上零落下來．

D、規范端蓋是用塑料制成的．如用力敲打或碰撞，就會使其受損，故要加以留意。

臺灣上銀HIWIN滾珠絲杠規格型號怎么選？

滾珠絲杠的選型,要求數據彼多,也分一定的步聚,大致可以從以下來選,但彼多細節無法一一述清,可上網參考更多數據：

1、確定定位精度

2、通過馬達及對速度的要求來確定絲杠導程

3、查看螺母尺寸確定行程及相關絲杠軸端數據

4、通過負載及速度分布（加減速）來確定平均軸向力和轉速

5、通過平均軸向力確定預壓力

6、預期壽命,軸向負荷,轉速確定動額定負荷

7、基本動額定負荷,導程,臨界轉速,DmN值限制確定絲杠外徑及螺母形式

8、外徑,螺母,預壓,負荷確定剛性（機臺設計）

9、環境溫度,螺母總長確定熱變及累積導程

10、絲杠剛性,熱變位確定預拉力

11、機床高速度,溫升時間,絲杠規格確定馬達驅動扭矩及規格
