美國AEON 1550nm波段—半導體光放大器SOA

SAC20r，低成本C波段SOA，北京明瑞宇科技-廠家官方授權代理！

高增益低噪聲，可用于光纖傳感和光纖通信，量大從優！

半導體光放大器SOA

光放大器SOA

AEON光放大器

AEON半導體光放大器

SAX20r,SAO20r和SAC20r

QLight® 掃描激光用半導體光放大器SOA

特點和應用

工作帶寬范圍廣

X-Band: 40 nm

O-Band: 100 nm

C-Band: 150 nm

偏振相關性低

14-Pin MSA 封裝

醫學成像

ASE 光源

光纖傳感

掃描激光光源的增益介質

描述

QLight® SAX20r, SAO20r, SAC20r 是在掃描激光光源和ASE光源中可用作增益元件的半導體光放大器。它們的應用很廣泛，包括光纖傳感、醫學成像、測試和測量。它們是基于Aeon公司的QLight技術平臺生產的先進離散光器件。

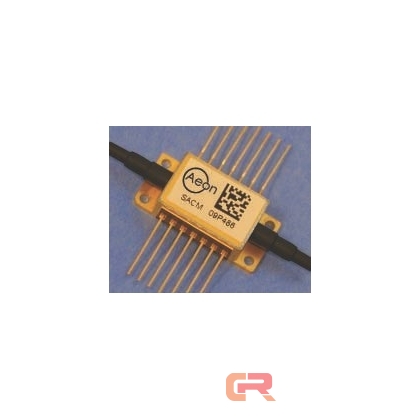

半導體光放大器的封裝基于Aeon公司的標準封裝平臺，提供MSA兼容的14-pin 蝴蝶式封裝。采用了激光焊接，密封的無機封裝技術保證了產品的高度可靠性。封裝還包括了熱敏電阻和熱電制冷器使得SOA在整個工作溫度范圍內提供穩定輸出。

Aeon公司提供一系列的SOA產品，覆蓋波長范圍從1000 nm到1600 nm，增益從5到30 dB 可選。此外半導體光放大器的產品參數還可以訂制，以滿足客戶的應用需求。

QLight® 掃描激光用半導體光放大器SOA

技術指標   絕對最大界限值*

參數 符號 最小 典型 最大 單位 備注

工作溫度 T case 0 70 ℃ 外殼溫度

存儲溫度 T store -40 85 ℃

工作偏置電流 I f 450 mA

光放大器反向偏置 V rev 2 V

熱電阻電流 I  therm 5 mA

TEC 電流 I    TEC 1.8 A

TEC 電壓 VTEC 3.4 V

工作技術指標*

SAX20r SAO20r SAC20r

參數 符號 最小 典型 最大 最小 典型 最大 最小 典型 最大 單位 備注

工作波長范圍 λ 1040 1080 1250 1350 1450 1600 nm

峰值增益 G pk 19 19 19 dB

增益平坦度 GR 2 2 2 dB

偏振相關增益 PDG _ 2 2 dB 增益峰值 + 10 nm

飽和輸出功率 P SAT 7 7 7 dBm 3.0 dB 增益壓縮

正向電壓 Vf 2 2 2 V

工作偏置電流 I  op 300 300 300 mA

熱敏電阻阻抗 R therm     10 10 10 kΩ At 25℃

總功耗 P 4 4 4 W T case = 70℃, 設計參數
