網上價格不作為實際交易價格，產品咨詢請聯系13812957235 QQ2861562600

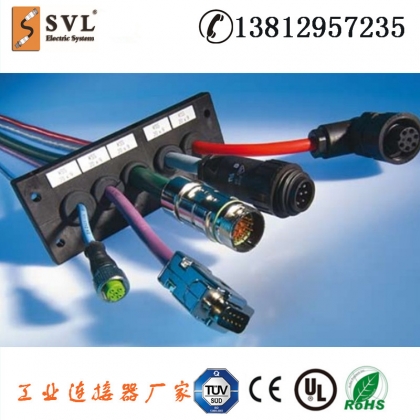

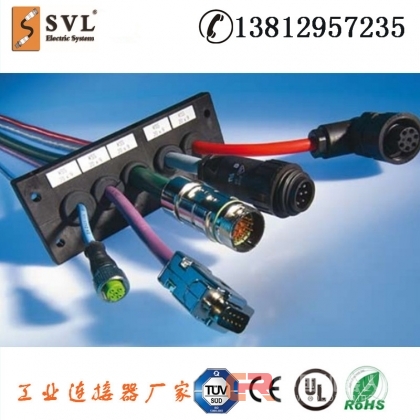

可開式電纜穿墻板系統，可以幫助您將預裝配的電線電纜，如：機柜總線、計算機電纜、服務器電纜等無需拆卸插頭就安全穿入各類機箱、機柜面板。
穿墻板能使您的安裝速度快10倍、節省空間50%。
模塊化的設計以及IP54的密封防護等級使您能夠在各種情況下解決您的電線引入問題。
簡潔的外形使您的機柜看起來美觀、高檔。
二。產品特點
1．電纜無間斷導入
可開式穿墻板讓您無需剪斷電線電纜無需即可穿入設備
2.安裝快速
您能夠在短至5分鐘內完成穿墻板的安裝
3.模塊化的設計
不同尺寸的橡膠夾頭、堵頭的組合滿足您的多種線纜穿入、固定方案
4.節省空間、安裝密度高
您再也不用苦惱大量接頭帶來的空間浪費
5．良好的密封、阻燃和耐低溫性能
我們的穿墻板達到IP54的防護等級、V0的阻燃等級，可在-40-120℃下正常使用
6．美觀
為各類機柜度身定做，使穿線板與機柜融為一體，您的設備會立即擁完美的質感
三.產品詳細數據
|
型號 |
顏色 |
小孔數 （5~16mm） |
大孔數 （16~29mm） |
安裝高度 |
安裝高度 |
包裝 |
|
CQB 5 |
黑色 |
5 |
0 |
0.39 |
10 |
10 |
|
材料 |
改進型尼龍66 |
|
顏色 |
黑色 |
|
溫度 |
-40-120℃ |
|
防護等級 |
IP54 |
|
阻燃特性 |
阻燃等級V0 |
|
應用場合 |
電力控制柜、通訊控制柜、機床控制柜、自動化設備、電源柜等需要電纜穿入穿出場合。 |
|
Type |
Color |
Small Opening （5~16mm） |
Large Opening （16~29mm） |
Installation Height |
Installation Height |
Package Unit |
|
CQB 4 |
Black |
5 |
0 |
0.39 |
10 |
10 |
|
Material |
Polyamide |
|
Color |
Black |
|
Temperature |
-40-120℃ |
|
IP Code |
IP54 |
|
UL Flame Rating |
V0 |
|
Application |
Cable feeding for power cabinet, communication cabinet, automatic equipment etc |
對于電氣柜，電纜線通常需要穿過柜體，接到柜體內的元器件上，傳統的做法是在柜體上開孔，通過電纜接頭來固定鎖緊電纜線，根據電纜線數量和外徑來選擇柜體開孔數量和大小，如果柜體孔口一旦開好，后續要增加開孔數量，就非常困難，同時我們發現對于開孔數量比較多的柜體，為了滿足安裝空間的要求，柜體需要做的很大。在上述情況下我們顯然可以看到為此增加的人工成本和生產成本如下：
穿墻板在安裝和穿線速度上比傳統電纜接頭快10倍，空間節省高達50%。只要將塑料KDP嵌入到控制柜壁，固定后將電纜穿過，這樣安裝就完成了穿墻板作為一個通過和固定裝置，主要針對的是用于控制柜、系統裝置和機械工程的電纜和氣管。任何需要快速安裝并具有高安裝密度，用于保護電纜的地方，都可使用穿墻板。
產品概述
現代工業生產對其各個環節連接系統的安全性、可靠性、快速安裝性的要求越來越苛刻。
西威聯旗下SVLES品牌連接器，能夠為客戶提供安全、可靠、方便快捷的整體連接方案。產品包括預鑄式連接器（M8 - M40）、現場可接線式連接器、法蘭式連接器、閥式連接器、分線盒、分線器、分配器、方型重載連接器、電纜引入穿墻板等；此外，特別為不同工業環境開發的專業電纜（汽車、機器人、自動化、船舶、冶金、航 空、食品等行業），能夠滿足工業中所有的應用需求。預鑄式連接器包括M8、M12、7/8”、M16、M23，能夠方便、快捷的連接工業現場各種傳感器、執行器、電源等。適配多種螺紋（公制、英制、NPT、NPSM、PG）的法蘭式連接器，常被用于各種電柜面板上?，F(xiàn)場可接線連接器能夠滿足電纜長度不確定的工業施工條件。分線盒、分配器、分線器產品能大大減化工業現場的布線，同時降低排查錯誤的工作量。方型工業重載連接器能夠在一個連接器內實現1 – 300個連接芯數，承載24V-5kV額定電壓，4A-650A額定電流，具有堅固耐用、防震、抵抗電噪聲等特點。電纜引入穿墻板系列可以滿足集成、密封的電纜引入要求，是電纜入口，電纜穿機箱，或其他電纜進線口的最佳解決方案。西威聯還可以根據客戶的特殊需求為客戶提供專業的定制化服務，最大程度地幫助客戶優化設計方案、節省成本，使整個連接系統更加安全、可靠、穩定、快捷。
產品圖片
產品應用領域
產品應用案例
