產品應用

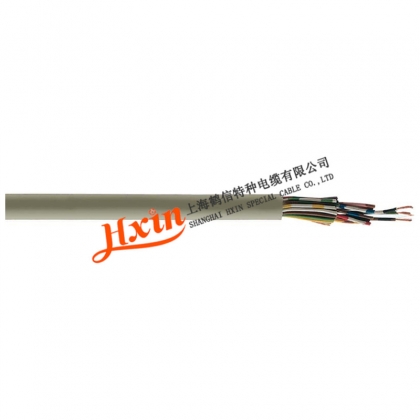

鶴信電纜LiYY非屏蔽數據電纜適用于計算機系統，電子控制設備，工業電子系統,數據傳輸系統等場合的數據及信號傳輸。 特別適合用于工業環境中，干燥或者潮濕的室內，該線纜如果要在室外露天安裝，必須做好防紫外線防護。該線纜具有良好的柔軟性。護套采用耐油pvc ，使線纜具有良好的耐油腐蝕性能。當外部有電磁干擾時 推薦使用帶屏蔽線纜liycy系列產品。
產品結構
導體：多股精細裸銅絲，符合iec 60228/vde 0295，5類導體
絕緣：特制pvc材料
芯線：芯線絞合成纜，彩芯標準符合din 47100
jz黑色芯線白色數字編碼，帶黃綠導線
jb彩芯線，帶黃綠導線
oz黑色芯線白色數字編碼，不帶黃綠導線
ob彩芯線，不帶黃綠導線
外護套：特制pvc混合材料
外護套顏色：灰色
產品特性
峰值工作電壓： 250v (非電源或高電流使用)
測試 電 壓： 0.14mm2: 1200v
大于 0.14mm2: 1500v
絕緣 電 阻：≥20mω/km (20°c)
最小彎曲半徑：移動安裝：大約15x d（線纜外徑）
固定安裝：大約4 x d（線纜外徑）
工作 溫 度： 移動安裝 -5°c 到 +70°c
固定安裝 -30°c 到 +70°c
阻燃 特 性： 符合vde 0472 – 804 部分b類測試標準，和iec 60332-1
備注:
**代表芯線顏色
jz黃綠+數字編碼 代碼：01
oz全數字編碼 代碼：02
jb黃綠+彩芯 代碼：03
ob全彩芯 代碼：04
|
Part number |
Number of cores and mm² per conductor |
Outer diameter in mm |
Weight kg/km |
|
|
|
2 x 0,14 |
3.2 |
13.2 |
|
|
|
3 x 0,14 |
3.4 |
16 |
|
|
|
4 x 0,14 |
3.6 |
18.9 |
|
|
|
5 x 0,14 |
3.9 |
22.2 |
|
|
|
7 x 0,14 |
4.2 |
28.4 |
|
|
|
8 x 0,14 |
4.9 |
35.2 |
|
|
|
10 x 0,14 |
5.2 |
41.2 |
|
|
|
12 x 0,14 |
5.6 |
48.4 |
|
|
|
14 x 0,14 |
5.8 |
52.9 |
|
|
|
16 x 0,14 |
6.1 |
59.1 |
|
|
|
20 x 0,14 |
7.0 |
70.8 |
|
|
|
25 x 0,14 |
7.8 |
87.2 |
|
|
|
36 x 0,14 |
8.6 |
126.8 |
|
|
|
37 x 0,14 |
8.9 |
118 |
|
|
|
40 x 0,14 |
9.3 |
139.1 |
|
|
|
50 x 0,14 |
10.4 |
170.9 |
|
|
|
56 x 0,14 |
10.7 |
187 |
|
|
|
2 x 0,25 |
3.8 |
18 |
|
|
|
3 x 0,25 |
4.0 |
22 |
|
|
|
4 x 0,25 |
4.3 |
26.2 |
|
|
|
5 x 0,25 |
4.7 |
31 |
|
|
|
7 x 0,25 |
5.1 |
42 |
|
|
|
8 x 0,25 |
6.2 |
49.2 |
|
|
|
10 x 0,25 |
6.8 |
58 |
|
|
|
12 x 0,25 |
7.0 |
67 |
|
|
|
14 x 0,25 |
7.3 |
75.3 |
|
|
|
16 x 0,25 |
7.7 |
84.3 |
|
|
|
18 x 0,25 |
8.1 |
93 |
|
|
|
20 x 0,25 |
8.6 |
102 |
|
|
|
25 x 0,25 |
9.6 |
134 |
|
|
|
30 x 0,25 |
10.3 |
155 |
|
|
|
32 x 0,25 |
10.7 |
164 |
|
|
|
36 x 0,25 |
11.1 |
182.2 |
|
|
|
