詳細說明

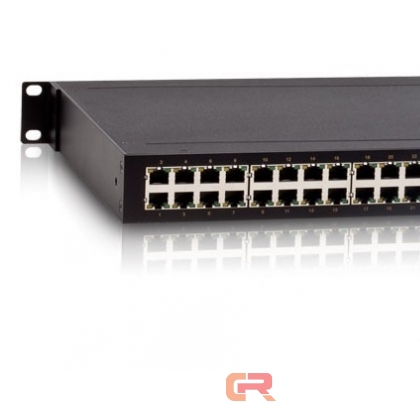

SICOM2024M是網管型工業以太網交換機,專為滿足工業通信系統需求設計,主要應用在電力行業,軌道交通行業,智能交通行業和自動控制行業.SICOM2024M交換機為19英寸機架式安裝,支持前面板安裝和后面板安裝.支持4個100Base-FX接口和24
個10/100Base-T(X)電口.該交換機符合工業四級標準并且支持-40 ~ 85 °C的寬溫操作.強大的可網管功能,網絡管理系統支持
CLI,Telnet,Web管理方式以及基于SNMP的網管軟件.
關鍵特性
1. 2/4個百兆光口,24個百兆電口
2. 支持快速生成樹協議
3. 支持失電告警功能
4. 支持前后面板安裝
5. 符合IEC61850-3和IEEE1613
6. 通過國網B類認證,CE,FCC認證
產品特性
1. 冗余技術:支持快速生成樹協議
2. 組播協議:支持IGMP Snooping
3. 網絡劃分:支持VLAN,PVLAN
4. 服務質量:支持QoS
5. 帶寬管理:支持端口聚合,端口限速,廣播風暴抑制
6. 網絡管理監控:支持CLI,Telnet,WEB管理方式,Kyvision集中管理,SNMPv1/v2,LLDP,SNTP,DHCP
7. 網絡安全:支持SSH,SSL,ACL,端口MAC地址綁定
8. 設備管理:支持FTP升級
9. 設備維護:支持端口鏡像
10. 告警輸出:支持IP/MAC沖突,電源和端口告警
標準
IEEE 802.3i,IEEE 802.3u,IEEE 802.3x,IEEE 802.1p,IEEE 802.1Q,IEEE 802.1w
協議
RSTP;IGMPsnooping;VLAN,PVLAN;Telnet,HTTP,HTTPS,SNMPv1/v2,LLDP,SNTP,
DHCP server;SSH,SSL,ACL;FTP;ARP,QoS
交換屬性
優先級隊列:4
VLAN數:256
VLAN ID:1～4094
組播組數:256
MAC表:8K
包緩沖區:4Mbit
包轉發率:4.2Mpps
交換延遲:<5μs
接口
百兆光口:100Base-FX,單/多模SC/ST/FC任選
百兆電口:10/100Base-T(X)自適應以太網RJ45接口
Console口:RS232,RJ45
告警端口:3芯3.81mm間距插入式端子,250VAC/220VDC Max,2A Max,60W Max
指示燈
前面板指示燈
運行指示燈:Run
告警指示燈:Alarm
電源指示燈:PWR1,PWR2
接口指示燈:Link/ACT,Speed(電口);DPX,Link(光口)
后面板指示燈
接口指示燈:Link/ACT(電口右側)
接口速率指示燈:Speed(電口左側)
傳輸距離
雙絞線:100m(采用標準CAT5,CAT5e 網絡線纜)
多模光纖:1310nm,5km(百兆)
單模光纖:1310nm,40km/60km(百兆)
1550nm,60km/80km(百兆)
電源
輸入電壓:24DC(18-36VDC),48DC(36-72VDC),220AC/DC(85-264VAC/120-300VDC),
220AC/DCW(85-264VAC/77-300VDC)
接入端子:5芯5.08mm間距插入式端子
功率:<16.8W
過載保護:支持
反接保護:支持
冗余保護:支持
機械結構
外殼:金屬材質,無風扇
防護等級:IP40
尺寸:482.6mm×44mm×245mm(W×H×D)
重量:2.5Kg
安裝方式:19英寸1U機架式
環境
工作溫度:-40℃～+85℃
儲存溫度:-40℃～+85℃
相對濕度:5～95%無凝露
質保
MTBF:338566h
保修期:5年
認證
國網B類,CE,FCC
行業標準
EMI:
FCC CFR47 Part 15,EN55022/CISPR22,Class A
EMS:
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-8(工頻磁場) 100A/m(cont.),1000A/m(1s～3s)
IEC61000-4-9(脈沖磁場) 1000A/m
IEC61000-4-10(阻尼振蕩) 100A/m
IEC61000-4-12(振蕩波) 2.5kV/CM,1kV/DM
IEC61000-4-16(共模傳導) 30V(cont.),300V(1s)
機械:
IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落)
工業:
IEC61000-6-2
電力:
IEC61850-3,IEEE1613
鐵路:
EN50155,EN50121-4
交通控制:
NEMA TS-2
推薦型號 百兆光口 百兆電口
SICOM2024M-4S/M-24T 4(FC/ST/SC) 24
SICOM2024M-2S/M-24T 2(FC/ST/SC) 24
SICOM2024M-24T -- 24
?
