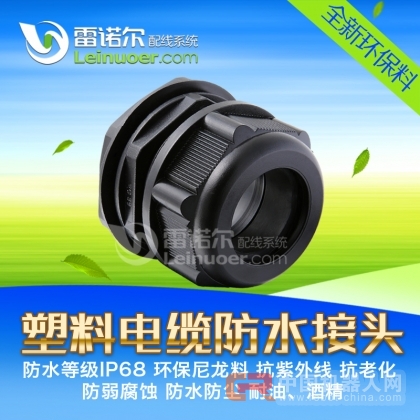

塑料電纜防水接頭,也稱尼龍格蘭頭，電纜密封接頭，電纜固定頭
產品代碼: LNE-K-EX。
產品材質:主體由尼龍6制成 墊片采用橡膠。
螺紋規格: 公制（Mefric）、德制（PG）、英制（G）。
工作溫度: 靜態：-40℃~＋100℃短時可達＋120℃，動態：-20℃~＋80℃， 短時可達＋100℃；
顏 色: 黑色、灰白色、（特殊顏色可定做）
產品認證: 歐洲環保SGS：SH6134468/CHEM
防護等級: 在規定的卡口范圍內，并使用O形密封圈旋緊迫緊頭，達到IP68
產品特性: 夾緊爪與密封件特殊之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大，抗拉力特強，可防水、防塵、防鹽、耐酸堿、 酒精、油、脂及一般溶劑，
使用方法: LNE-K-EX型塑料電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。
專業生產優質電纜固定頭，防水接頭，電纜接頭，采用UL認證尼龍6生產，本產品已通過CE、SGS、IP68、ROHS認證，可定做各種不同顏色，不同尺寸產品。
一、產品概況
|
特點： |
· 電纜防水接頭是在電力系統中經常用到的一種連接器件。主要是應用在戶外產品、中大型的遠方控制機械，本體在戶外控制系統不在本體上的設備。比如化工廠、電廠、供電局、電信網絡的基站中、自動化程度較高的工廠中，都要用到電纜防水接頭。
塑料電纜防水接頭是電纜的配套用品，主要用在配電箱，配電柜上。
接頭可將電纜鎖緊，另一端可接入設備箱體上面，也可以根據規格需要選用螺紋。
接入進出口為內螺紋的電動設備上，一般機械控制箱，配電盤，機器。
等電線電纜固定用，能有效夾緊電纜并達到防水目的。
主要作用是：使線路通常，使電纜保持密封，并保證電纜接頭處的絕緣等級，使其安全可靠的運行。若是密封不良，不僅會漏油造成油浸紙干枯，而且潮氣也會侵入電纜內部，使絕緣性能大幅度下降。
|
型號 |
公制螺紋 |
卡口范圍 |
AG外徑 |
GL(mm) |
H1+H2(mm) |
包裝單位個/包 |
|
LNE-K-EX-M12 |
M12×1.5 |
3-6.5 |
12 |
8 |
20 |
100 |
|
LNE-K-EX-M16 |
M16×1.5 |
4-8 |
16 |
8 |
22 |
100 |
|
LNE-K-EX-M18 |
M18×1.5 |
5-10 |
18 |
8 |
24 |
50 |
|
LNE-K-EX-M20 |
M20×1.5 |
6-12 |
20 |
9 |
27 |
50 |
|
LNE-K-EX-M22 |
M22×1.5 |
10-14 |
24 |
10 |
28 |
50 |
|
LNE-K-EX-M24 |
M24×1.5 |
10-14 |
24 |
10 |
28 |
50 |
|
LNE-K-EX-M25 |
M25×1.5 |
10-14 |
24 |
10 |
28 |
50 |
|
LNE-K-EX-M27 |
M27×2.0 |
13-18 |
27 |
11 |
30 |
20 |
|
LNE-K-EX-M30 |
M30×2.0 |
13-18 |
30 |
11 |
30 |
20 |
|
LNE-K-EX-M33 |
M33×2.0 |
16-21 |
33 |
11 |
40 |
20 |
|
LNE-K-EX-M36 |
M36×2.0 |
18-25 |
36 |
11 |
44 |
10 |
|
LNE-K-EX-M48 |
M48×2.0 |
22-32 |
48 |
13 |
45 |
10 |
|
LNE-K-EX-M50 |
M50×1.5 |
32-38 |
50 |
17 |
47 |
10 |
|
LNE-K-EX-M63 |
M63×1.5 |
37-44 |
63 |
17 |
47 |
10 |
|
型號 |
PG螺紋 |
卡口范圍 |
AG外徑 |
GL(mm) |
H1+H2(mm) |
包裝單位個/包 |
|
LNE-K-EX-PG7 |
PG7 |
3-6.5 |
12.5 |
8 |
20 |
100 |
|
LNE-K-EX-PG9 |
PG9 |
4-8 |
15.2 |
8 |
22 |
100 |
|
LNE-K-EX-PG11 |
PG11 |
5-10 |
18.6 |
8 |
24 |
50 |
|
LNE-K-EX-PG13.5 |
PG13.5 |
6-12 |
20.4 |
9 |
27 |
50 |
|
LNE-K-EX-PG16 |
PG16 |
10-14 |
22.5 |
10 |
28 |
50 |
|
LNE-K-EX-PG21 |
PG21 |
13-18 |
28.3 |
11 |
30 |
20 |
|
LNE-K-EX-PG29 |
PG29 |
18-25 |
37.0 |
11 |
38 |
10 |
|
LNE-K-EX-PG36 |
PG36 |
22-32 |
47.0 |
13. |
45 |
8 |
|
LNE-K-EX-PG42 |
PG42 |
32-38 |
54.0 |
13 |
47 |
5 |
|
LNE-K-EX-PG48 |
Pg48 |
37-44 |
59.3 |
14 |
47 |
5 |
|
型號 |
英制螺紋 |
卡口范圍 |
AG外徑 |
GL(mm) |
H1+H2(mm) |
包裝單位個/包 |
|
LNE-K-EX-1/4 |
G1/4 |
4-8 |
15.2 |
8 |
22 |
100 |
|
LNE-K-EX-3/8 |
G3/8 |
5-10 |
18.6 |
8 |
24 |
50 |
|
LNE-K-EX-1/2 |
G1/2 |
6-12 |
20.4 |
9 |
27 |
50 |
|
LNE-K-EX-1/2 |
G1/2 |
10-14 |
22.5 |
10 |
28 |
50 |
|
LNE-K-EX-3/4 |
G3/4 |
13-18 |
28.3 |
11 |
30 |
20 |
|
LNE-K-EX-1 |
G1 |
16-21 |
33.0 |
11 |
40 |
20 |
|
LNE-K-EX-1-1/2 |
G1-1/2 |
22-32 |
47.0 |
13 |
45 |
10 |
|
LNE-K-EX-2 |
G2 |
37-44 |
60.0 |
17 |
47 |
10 |
