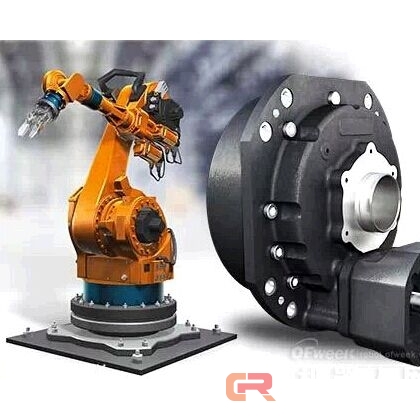

納博特斯克減速器包括專利的兩級擺線齒輪設計，在高精密和品質優良的狀況下轉矩更大，減速比更高，沖擊荷載能力更強。RV齒輪利用滾動接觸元素減少磨損，延長使用壽命，擺線設計的RV齒輪和針齒輪結構，進一步減少齒隙，以獲得比傳統減速器更高的耐沖擊能力。減速器還搭載了一組更大的角接觸軸承，以提供更大負荷能力，并免去外部支撐設備。

主要特點包括:

• 接近零齒隙（小于1弧-分）
• 低傳動誤差（通常20-30弧-秒）
• 急停能力可達5倍額定轉矩
• 可用高減速比——中空軸減速機最大至300:1
• 高扭轉剛性
• 空心軸選擇——最大為直徑138mm的通孔

納博特斯克的專利產品：兩級擺線減速機

RV齒輪結構

	第一級減速  伺服馬達的旋轉經由輸入齒輪傳動到平齒輪，從而使速度得到減慢。而直接與平齒輪相連接的曲柄也以相同速度進行旋轉。
	第二級減速  兩個RV齒輪被固定在曲柄的偏心部位（兩個RV齒輪的作用是平衡兩邊的力并提供連續的齒輪嚙合）。當曲軸旋轉時，兩個RV齒輪也同時旋轉。曲軸完整的旋轉一周，使RV齒輪旋轉一個針齒的間距，此時所有的RV齒輪輪齒會與所有的針齒進行嚙合。所有針齒以等分分布在相應的溝槽里，并且針齒的數量比RV輪齒的數量多一個。此時旋轉的減速值與針齒成比例并經由曲柄被傳動到減速機的輸出端?？倻p速比等于1級減速比乘以第二級減速比。
