一、產品說明
ZSTWB高速水霧噴頭是自動水噴霧滅火系統中的一個重要組成部件，它與供水管網，控制閥門探測報警器等組成自動水噴霧滅火系統，在撲救固體可燃物火災中，提高了水的滅火效率。同時具有內部不會造成液體火災的飛濺和電氣絕緣高的特點，特別適用于撲救電器設備、可燃燒液體等引起的火災，保護工廠、商場、倉庫、配電室、大型變壓器、液化氣罐、石油儲罐等場所，用來防護冷卻，控制火災和撲滅火災。
二、工作原理
該系列水霧噴頭是將一定壓力的水流分解成兩股水流，一股是沿內壁運動而具有離心速度的旋轉水流。另一股是具有軸向速度的直水流、兩股水流在噴頭的噴口處匯合，以其合成速度由噴口噴出而形成霧化，噴出的水霧比較均勻，按照一定的霧化角均勻地噴射到被保護對象的外表面上，以達到冷卻和窒息，控制火災和撲滅火災。離心霧化芯-高速水霧噴頭的主要條件：分為雙孔交叉式和四孔旋轉式，其流量和霧化水滴的直徑是不一樣的，雙孔交叉式是把水分成兩路直角反射撞擊后噴射出來，而四孔旋轉式是把水分成四路在旋轉到底部的時候撞擊在一起然后噴射出來。
三、技術性能
1)額定工作壓力：0.35MPa，工作壓力范圍：0.28—0.8MPa
2)霧化形式：壓力水進入噴頭后，被分解成沿內壁運動的旋轉水流，經混合腔在離心力作用下，由特定的噴口噴出，形成霧化
3)霧滴直徑：Dv0.9＜900μm
4)接口螺紋：R1/2″、R3/4″、R1″
四、外型、型號及流量特性曲線、噴射曲線

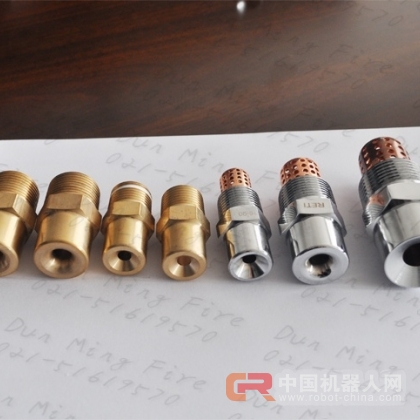

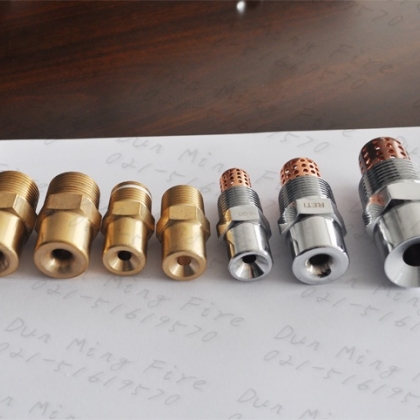

1)外型:DN15、DN20、DN25
2)規格型號:
|
型號規格
|
公稱壓力
（MPa）
|
流量
（L/min）
|
霧化角
|
流量特性系數
（K）
|
連接螺紋
|
|
ZSTWB 16/90
|
0.35
|
30
|
90°
|
16
|
R½
|
|
ZSTWB 16/120
|
0.35
|
30
|
120°
|
16
|
R½
|
|
ZSTWB 21/90
|
0.35
|
40
|
90°
|
21
|
R½
|
|
ZSTWB 21/120
|
0.35
|
40
|
120°
|
21
|
R½
|
|
ZSTWB 27/90
|
0.35
|
50
|
90°
|
27
|
R¾
|
|
ZSTWB 27/120
|
0.35
|
50
|
120°
|
27
|
R¾
|
|
ZSTWB 34/90
|
0.35
|
63
|
90°
|
34
|
R¾
|
|
ZSTWB 34/120
|
0.35
|
63
|
120°
|
34
|
R¾
|
|
ZSTWB 43/90
|
0.35
|
80
|
90°
|
43
|
R1
|
|
ZSTWB 43/120
|
0.35
|
80
|
120°
|
43
|
R1
|
|
ZSTWB 54/90
|
0.35
|
100
|
90°
|
54
|
R1
|
|
ZSTWB 54/120
|
0.35
|
100
|
120°
|
54
|
R1
|
|
ZSTWB 67/90
|
0.35
|
125
|
90°
|
67
|
R1
|
|
ZSTWB 86/90
|
0.35
|
160
|
90°
|
86
|
R1
|
|
ZSTWB 107/90
|
0.35
|
200
|
90°
|
107
|
R1
|
|
ZSTWB 117/90
|
0.35
|
220
|
90°
|
117
|
R1
|
|
ZSTWB 160/90
|
0.35
|
300
|
90°
|
160
|
R1
|
ZSTWB8/120、ZSTWB12/60、ZSTWB12/90、ZSTWB12/120、ZSTWB15/60、ZSTWB15/90、ZSTWB15/120、ZSTWB16/60、ZSTWB16/90、ZSTWB16/120、ZSTWB21/60、ZSTWB21/90、ZSTWB21/120、ZSTWB21.5/60、ZSTWB21.5/90、ZSTWB21.5/120、ZSTWB22/60、ZSTWB22/90、ZSTWB22/120、ZSTWB24/60、ZSTWB24/90、ZSTWB24/120、ZSTWB26.5/60、ZSTWB26.5/90、ZSTWB26.5/120、ZSTWB30/60、ZSTWB30/90、ZSTWB30/120、ZSTWB33.3/60、ZSTWB33.3/90、ZSTWB33.3/120、ZSTWB33.7/60、ZSTWB33.7/90、ZSTWB33.7/120、ZSTWB34/60、ZSTWB34/90、ZSTWB34/120、ZSTWB42/60、ZSTWB42/90、ZSTWB42/120、ZSTWB53/60、ZSTWB53/90、ZSTWB53/120、ZSTWB67/60、ZSTWB67/90、ZSTWB67/120、ZSTWB85/60、ZSTWB85/90、ZSTWB85/120、ZSTWB118/60、ZSTWB118/60、ZSTWB118/90、ZSTWB118/120、ZSTWB125/60、ZSTWB125/90、ZSTWB125/120、ZSTWB160/60、ZSTWB160/90、ZSTWB160/120
五、其他
1)可根據防護區域的要求配置：萬向接頭、防塵罩、過濾器。
2)本產品采用黃銅棒材制造，外表面鍍鉻或本色鈍化處理，可供用戶選擇。特殊要求可提供不銹鋼材質。
