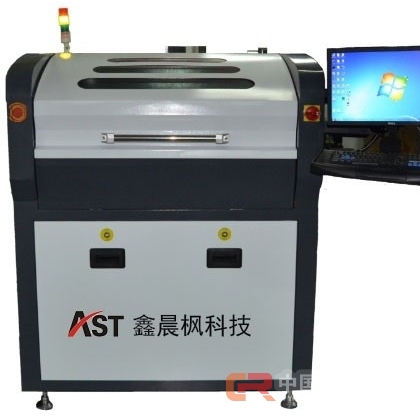

AST-400C集成式選擇性波峰焊
產品詳細介紹
系統工藝路線：
方案優點概述：
n 一體化全功能性機型，整個運動平臺上集成了噴霧及焊接，占地空間緊湊.
n 焊接質量高，大幅提升焊接的直通率。
n 模塊化設計，SMEMA在線運輸，支持客戶進行靈活組線。
n 全電腦控制，參數均在電腦上設定與保存。生成配置文件，便于追溯與保存。
機器分項說明
組成1：機器軟件系統：
n 擁有完全自主知識產權的選擇焊軟件，結合多年選擇焊使用工藝，基于WINDOWS開發的軟件功能，操作人性化與可追溯 性良好。
n 可直接使用PCB圖片或GERBER文檔進行路徑編程，路徑起始點，焊接移動速度，空行程速度，Z軸高度，波峰高度等均 可在電腦上設定。國產設備行業內唯一可以同時導入兩種格式編程的軟件。
n 編制一塊板的路徑后，可通過陣列功能對拼板進行路徑排列,同時可選擇性的焊接治具上某些位置的PCB板。
n 焊接過程的實時顯示。通過相機輸送到電腦軟件中，可對焊接過程進行拍照，錄制視頻及保存。
n 數據庫功能。隨著客戶使用軟件時間的增加，不斷的添加焊錫及助焊劑的種類，針對每種產品生成的記錄也越完善。可記錄到焊接不同產品使用的助焊劑種類，焊錫種類，焊接參數，產品參數等。
n 關鍵參數的軟件完全監控，比如溫度，速度，空氣壓力，氮?dú)鈮毫Φ鹊取?/div>
n 可升級為自動波峰高度校正功能?？稍O(shè)定間隔多少片板校正一次波峰高度。
n 可升級為帶MARK點定位以及使用定位的頻率。
組成2：運動平臺系統：
n 自主設計全鋁鑄造運動平臺，輕量化的設計，提高運行速度的同時保證平臺的剛性。
n 松下伺服驅動器與松下電機提供運動動力，上銀滾珠絲桿與直線導軌進行導向，定位精確，噪音小，移動平穩。
n 移動平臺帶防塵板，防止臟物滴入到滾珠絲桿上。
組成3：噴霧部份
n 噴嘴采用日本原產霧化噴嘴，霧化效果好，并且不易堵塞，適合各種類型的助焊劑?？梢陨?jí)選用德國原產噴射式噴嘴，僅 適用于固體含量低于5%的助焊劑。
n 助焊劑采用壓力灌貯存，保證噴霧壓力恒定，不受助焊劑多少的影響。氣壓通過電子氣壓表反饋到電腦中進行監控，以確保噴霧的效果。
組成4：預熱部份
n 運輸上部配遠紅外射燈加熱，位置可調。
n 加熱比率可電腦調節。
組成5：選擇性錫爐部份
n 錫爐溫度，氮?dú)鉁囟?，波峰高度，波峰校正等均可電腦設定。
n 錫爐內膽為鈦合金制，絕無滲漏。外置式發熱板，熱傳遞均勻。
n 錫爐均采用快速接頭連線，進行錫爐更換時無需重新接線。
n 氮?dú)庠诰€加熱裝置，保證錫爐良好的潤濕性以及減少氧化物產生。
n 錫爐配錫液位報警。
n 氮?dú)鈿鈮涸谕ㄟ^電子氣壓表反饋到電腦中進行監控，以確保氮?dú)獗Ｗo(hù)的效果。
組成6：輸送機構：
n 前后導軌分別采用獨立步進電機驅動。
n 采用不銹鋼滾輪運輸，運行順暢，長期使用無磨損。同時保證錫爐噴嘴可以達到PCB的最板邊3MM處。
n 運輸導軌上配夾板機構，確保定位準確。
組成7：機器殼體：
n 整機鋼結構，底部加基板以增加機器穩定性，減少震動。
n 機器表面工業烤漆。
