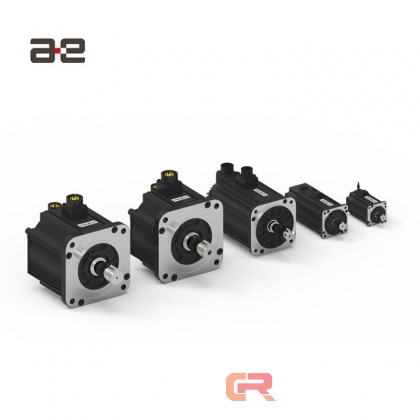

配天機器人_伺服電機AE1000系列

點擊圖片查看原圖

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

主要特點：

1、采用優化設計齒槽設計；

2、擁有中國、美國、PCT國際專利數十項。

高功率密度性能優勢 ：

1、磁負荷高，鐵損耗最小化；

2、電負荷高，繞組端部?jī)?yōu)化 ,銅損耗最小化；

3、電機槽滿率高，繞組的直徑大；

4、電機的互感極小為零；

5、小氣隙、小槽口、小定位力矩；

6、繞組端部最小化；

7、體積小、重量輕、發熱少。

電磁性能優勢：

1、通過極、槽配合、附加小齒對主磁路和漏磁路進行周期性動態勻化氣隙磁導，有效控制定位力矩；

2、轉子永磁體優化，產生135°平頂波或正弦波氣隙磁場；

3、特殊的齒槽設計；

4、電樞反應和過載能力，（小齒對直軸電樞反應起到旁路作用，大中齒提高抗飽和能力），使電機的電樞反應和過載能力大幅改善；

5、原理性伺服剛度大，電磁時間常數優勢（由于電機的電阻比傳統伺服電機小20～80%，互感和漏感極小化，導致電機內阻小的優勢）。

60基座

電壓		220V			60V			36V
額定輸出	kW	0.1	0.2	0.4	0.1	0.2	0.4	0.1	0.2	0.3
額定扭矩	Nm	0.318	0.637	1.27	0.318	0.637	1.27	0.318	0.637	1.27
瞬時最大扭矩	Nm	0.955	1.91	3.82	0.55	1.91	3.82	0.52	1.15	2.4
額定電流	Arms	0.91	2.1	2.8	2.4	4.7	8.4	4	7.6	14.5
瞬時最大電流	Arms	2.8	6.5	8.5	3.8	9	16.1	6	13.5	27.4
額定轉速	rpm	3000			3000
最高轉速	rpm	5000			4000
扭矩參數	Nm/Arms	0.378	0.327	0.498	0.144	0.15	0.16	0.087	0.092	0.097
轉子轉動慣量	kgm2´10-4	0.103	0.181	0.322	0.103	0.181	0.322	0.103	0.181	0.322
可用位置傳感器	標準	增量式光電編碼器（ABZ+uvw，分辨2500線）
可用位置傳感器	可選	霍爾傳感器、高分辨率光電編碼器或絕對式光電編碼器

電壓		48V			24V
額定輸出	Kw	0.1	0.2	0.4	0.1	0.2	0.4
額定扭矩	N m	0.318	0.637	1.27	0.318	0.64	1.27
瞬時最大扭矩	N m	0.955	1.91	3.82	0.95	1.5	3.81
額定電流	Arms	4.2	6.4	14.5	7.7	13	31.4
瞬時最大電流	Arms	12.6	19.2	47	24.3	30.7	100
額定轉速	rpm	3000
最高轉速	rpm	5000				4000	5000
制動器	DC	DC24V
扭矩參數	Nm/Arms	0.087	0.106	0.097	0.044	0.0546	0.0435
轉子轉動慣量	Kg.m2 .10-4	0.1034	0.1814	0.3221	0.1034	0.1814	0.3221
可用位置傳感器	標準	增量式光電編碼器（ABZ+uvw，分辨2500線）
可用位置傳感器	可選	霍爾傳感器、高分辨率光電編碼器或絕對式光電編碼器

80基座

電壓		220V
額定輸出	kW	0.2	0.4	0.6	0.75	1.0
額定扭矩	Nm	0.637	1.27	1.91	2.39	3.3
瞬時最大扭矩	Nm	1.91	3.82	5.73	7.16	9.9
額定電流	Arms	2.1	2.6	3.6	4.4	6.2
瞬時最大電流	Arms	6	8	10.8	13.4	18.6
額定轉速	rpm	3000
最高轉速	rpm	5000
扭矩參數	Nm/Arms	0.349	0.535	0.59	0.59	0.6
轉子轉動慣量	kg m2´10-4	0.2242	0.3995	0.5994	0.7296	0.85
可用位置傳感器	標準	增量式光電編碼器（ABZ+uvw，分辨2500線）
可用位置傳感器	可選	霍爾傳感器、高分辨率光電編碼器或絕對式光電編碼器

130基座

電壓		220V			220V			220V
額定輸出	kW	0.3	0.6	0.9	0.45	0.85	1.3	2.0	3.0	4.0	5.0
額定扭矩	N m	2.84	5.68	8.62	2.84	5.39	8.34	6.6	9.8	12.6	15.8
瞬時最大扭矩	N m	7.17	14.1	19.3	8.92	13.8	23.3	19.2	29.4	37.8	47.6
額定電流	Arms	2.8	5.7	7.6	3.8	7.1	10.7	13	18.8	25.4	28.6
瞬時最大電流	Arms	3.0	6.5	8.5	11	17	28	38	56	77	84
額定轉速	rpm	1000			1500			3000
最高轉速	rpm	2000			3000			5000
扭矩參數	N m/Arms	1.03	1.06	1.21	0.82	0.83	0.84	0.507	0.573	0.53	0.6
轉子轉動慣量	kg m2´10-4	7.6509	13.906	20.6763	7.6509	13.906	20.6763	20.3	24.6286	33.7221	44.6465
可用位置傳感器	標準	增量式光電編碼器（ABZ+uvw，分辨2500線）
可用位置傳感器	可選	霍爾傳感器、高分辨率光電編碼器或絕對式光電編碼器

180基座

電壓		(220V)
額定輸出	Kw	1.8	2.9	4.4	5.5	7.5
額定扭矩	N m	11.5	18.6	28.4	35	48
瞬時最大扭矩	N m	28.7	45.1	71.1	87.6	119
額定電流	Arms	16.7	23.8	32.8	42.1	54.7
瞬時最大電流	Arms	42.0	56.0	84	110	130
額定轉速	rpm	1500
最高轉速	rpm	3000
制動器	DC	DC24V
扭矩參數	Nm/Arms	0.73	0.83	0.91	0.88	0.93
轉子轉動慣量	kg.m2.10-4	31.7	46	67.5	89	125
可用位置傳感器	標準	增量式光電編碼器（ABZ+uvw，分辨2500線）
可用位置傳感器	可選	霍爾傳感器、高分辨率光電編碼器或絕對式光電編碼器
