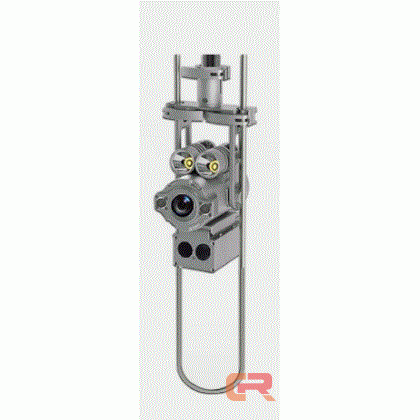

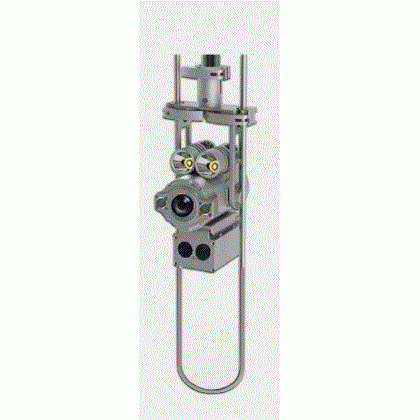

一、產品圖片

二、產品及應用概述

視頻檢測儀(又名：管道潛望鏡或QV)，是一款新型的影像快速檢測系統，該產品采用工業級高分辨率彩色攝像系統和便攜式智能控制影像錄制處理終端，配備強力照明光源和高強度伸縮加長桿，實現對各種隱蔽空間、水下、易燃、易爆、輻射等高危場所進行實時影像檢測、分析處理。

目前已廣泛應用于國內外市政管道、燃?xì)馐?、電力、電信和野外偵查、?zāi)難搜救等檢測領域。

三、產品應用場所

1、城鎮下水道排水管道檢測

2、電網巡檢

3、罐車、鍋爐等檢查

4、考古勘探領域

5、海關檢查等領域

6、事故搜救領域

7、其他應用

四、系統主要功能特點

4.1主要功能介紹：

◆ 高分辨率、高變倍工業攝像機；

◆ 全方位視頻檢測，獨特電動仰俯功能；

◆ 大功率、高亮度LED智能調節光源系統；

◆ 工業級高亮度、強光可視液晶顯示終端；

◆ 高強度碳纖維伸縮桿，安裝快捷，操作簡單；

◆ 符合EXPzⅡT6國際防爆標準，防水防塵等級IP68；

◆ 超大容量聚合物鋰電池，連續工作時間5～6小時；

◆ 專業影像管理軟件，可即時生成檢測報告（選配）；

4.2 產品配置特點：

4.3詳細功能介紹

（1） 700 TVL 高清攝像系統(圖1）

優點：普通產品大部分只有480TVL的解析度，而我們的相機采用國內最新圖像傳感器，解析度高達700 TVL，目前業內最高。

（2）36 倍光學變焦鏡頭成像效果（32 倍電子放大）（圖2）

（3）智能高亮度LED復合光源系統 （圖3）

優點：遠近光復合光源，圖像畫面亮度清晰均勻，避免手電筒效應。

（4）中國專利設計、電動仰俯功能（圖4）

優點：可以根據實際檢測工作的需要，進行手動操作，實現管道或容器內垂直觀察。

（5）機頭高度可調裝置（圖5）

用者可以自由調節相機在管道中的高度，可以方便保持管中央位置觀察。

（6）防爆設計（圖6）

優點：可用于低濃度易燃易爆場所，產品已通過中國國家防爆檢驗中心檢驗，符合EXPzⅡT6國際防爆標準。

（7）工業級高亮度、強光可視顯示終端 （圖7）

（8）工程信息文字輸入、疊加功能

（9）設備信息狀態及操作顯示

優點：用者操作動作都會在屏幕上提示，避免誤操作。

（10）電池電量顯示（圖10）

優點:工作人員在使用過程中，可隨時觀察電池電量的消耗情況。5個發光管都亮表示滿電量，4個亮表示剩余80%電量，3個亮表示剩余60%電量表示，以此類推。

（11）錄制、抓拍功能

優點：設備在實際工作中，可針對代表性故障進行拍照以及錄像操作，可在工程報告中作為有力的依據。

（12）攝像儀鏡頭部分采用藍寶石視窗設計。(圖11)

（13）一體化、多功能控制器

控制部分主要功能：

◆ 工業級一體化顯示、控制功能；

◆ 攝像機光學變焦、聚焦、光圈控制；

◆ 操作功能顯示；

◆ 主副光源亮度調節，光源逐級控制調整

◆ 錄像抓拍功能：錄像分辯率：720x576（D1）；錄像格式：MPEG4/ MJPEG

◆管理功能：系統設置；顯示屏設置等功能

◆存儲單元：采用存儲卡為存儲介質，標配4G存儲卡，支持32G；

（14）內置大容量可插拔聚合物鋰電池，超長待機時間（圖13）

◆產品外部牢固簡單，避免過多插接部件，電池安全性能大大提高；

◆13500mAh超大大容量電池，抽拉式設計，更換方便快捷。

◆可配用多塊電池，適應長時間連續工作。

示圖：

五、產品包裝與運輸要求

1、包裝的產品須經產品檢驗合格，隨車文件齊全。

2、產品包裝應具有足夠強度，保證產品能夠經受多次裝卸、運輸無損傷、變形、降低精度、銹蝕、殘失，能安全可靠地運抵目的地。

3 、產品發運前必須編制發運清單，清單上必須明確產品名稱、編號、數量等信息，以便收貨單位核查。

4、針對汽車、火車為運輸工具的包裝，在裝車前，根據運輸距離，要求加裝木架或木箱，避免車輛顛簸而發生貨物散架或損壞。

5、針對船舶為運輸工具的包裝，要求在做好穩固包裝的前提下，同時做好防水、防潮處理，避免海水或濕氣對產品造成損壞。

6、針對飛機為運輸工具的包裝，要求提前了解空運的要求，提前安排電池的運輸。

(1)產品包裝結構圖：
