（一）用途與應用領域

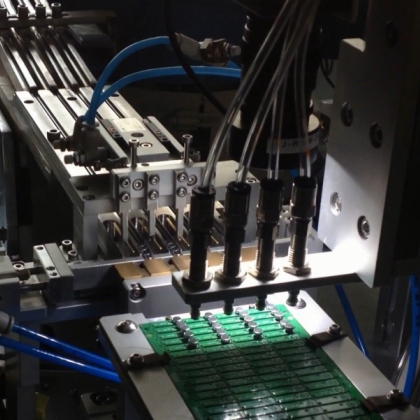

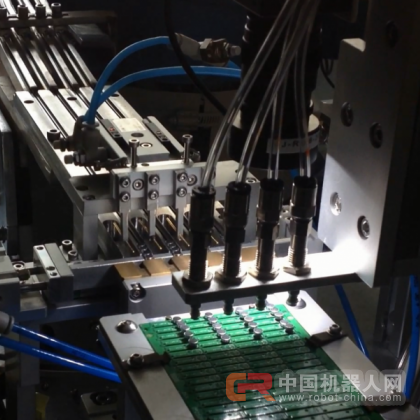

針對微小咪頭麥克風等元件批量插件需求，開發的高效自動插件設備，可實現元器件的自動上料、對準及插件等相關功能。
（二）性能優勢
1、振動盤上料，直線送料器與專用夾具配合實現咪頭麥克風角度調整和定位；
2、可以與后續的焊錫機配合使用，通過定制的夾具實現兩臺設備的連接。
（三）技術參數
元件規格：Φ4mm-10mm 成功率：50ppm
元件種類：咪頭 軸數：3個
取件方式：真空吸取 X軸承重：5KG
插件效率：20 PCS/min Y軸承重：10KG
重復精度：+-10um Z軸承重：3KG
視覺定位精度：10um X軸最大速度：400mm/min
上料方式：振動盤上料 Y軸最大速度：400mm/ min
PCB板翻轉方式：手動翻轉 Z軸最大速度：250mm/ min
電源：AC220V±10V 50Hz X軸最大行程：200mm
氣壓：0.4-0.8MPa Y軸最大行程：200mm
插件機外形尺寸：1000×500×420mm Z軸最大行程：50mm
重量：40KG
