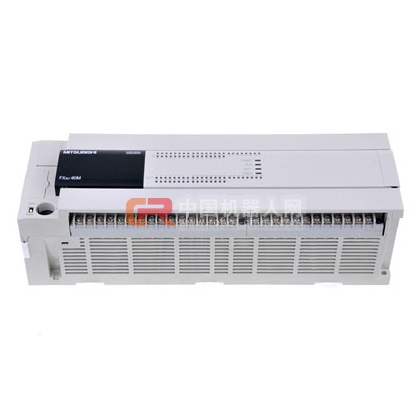

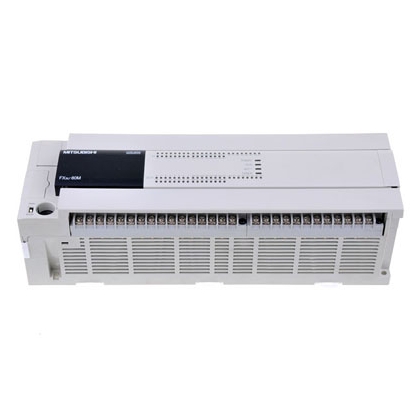

三菱PLC FX3U-80MT/DS產品詳細介紹：
 【FX3U-80MT/DS電源規格】
  ◆ 電源電壓：DC24V
  ◆ 電源電壓允許范圍：DC16.8~28.8V
  ◆ 允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行。
  ◆ 電源保險絲：250V 5A
  ◆ 沖擊電流：最大35A  0.5ms以下/DC24V
  ◆ 消耗功率：45W
  ◆ DC24V供給電源：無
  ◆ DC5V內置電源：500mA以下

【FX3U-80MT/DS輸入規格】
  ◆ 輸入形式：漏型/源型
  ◆ 輸入點數：40點
  ◆ 輸入的連接方式：拆裝式端子排(M3螺絲)
  ◆ 輸入信號電壓：AC電源型：DC24V ±10%   DC電源型：DC16.8~28.8V
  ◆ 輸入阻抗:X000~X005(3.9KΩ) X006~X007(3.3KΩ) X010以上4.3KΩ
  ◆ 輸入信號電流：X000~X005(6mA/DC24V) X006~X007(7mA/DC24V) X010以上5mA/DC24V
  ◆ ON輸入感應電流：X000~X005(3.5mA以上) X006~X007(4.5mA以上) X010以上3.5mA以上
  ◆ OFF輸入感應電流：1.5mA以下
  ◆ 輸入信號形式：無電壓觸點輸入
         漏型輸入時：NPN開集電極型晶體管
         源型輸入時：PNP開集電極型晶體管
  ◆ 輸入回路隔離：光耦隔離
  ◆ 輸入動作的顯示：光耦驅動時面板上的LED燈亮

  ◆ 輸入回路結構圖

【FX3U-80MT/DS輸出規格】

  ◆ 輸出種類：晶體管/漏型輸出
  ◆ 輸出點數：40點
  ◆ 輸出的連接方式：拆裝式端子排(M3螺絲)
  ◆ 外部電源：DC5～30V
  ◆ 最大電阻負載：0.5A/1點
      每個公共端的合計負載電流如下
      ·輸出1點/1個公共端：0.5A以下
      ·輸出4點/1個公共端：0.8A以下
      ·輸出8點/1個公共端：1.6A以下
  ◆ 最大感性負載：12W/DC24V
      每個公共端的合計負載電流如下
      ·輸出1點/1個公共端：12W/DC24V
      ·輸出4點/1個公共端：19.2W/DC24V
      ·輸出8點/1個公共端：38.4W/DC24V
  ◆ 開路漏電流：0.1mA以下/DC30V
  ◆ ON電壓：1.5V以下
  ◆ OFF->ON響應時間:Y000~Y002:5μs以下/l0mA以上(DC5~24V)；Y003以后:0.2ms以下/200mA以上(DC24V)
  ◆ ON->OFF響應時間:Y000~Y002 :55s以下/10OmA以上(DC5-24V)；Y003以后:0.2ms以下/200mA以上(DC24V)
  ◆ 回路隔離：光耦隔離
  ◆ 輸出動作的顯示：光耦驅動時面板上的LED燈亮
  ◆ 輸出回路的結構圖

FX3U-80MT/DS面價價格：7180.00
FX3U-80MT/DS重量：1.2kg
FX3U-80MT/DS外形尺寸：W*H*D[mm]：285*86*90
FX3U-80MT/DS圖片地址：http://www.fx-plc.com/upload/201411/041303278262.jpg

FX3U-80MT/DS相關資料
1、三菱FX3U性能規格

2、FX3U使用手冊    FX3U-80MT/DS使用手冊

3、FX3U編程手冊    FX3U-80MT/DS編程手冊
