系統介紹

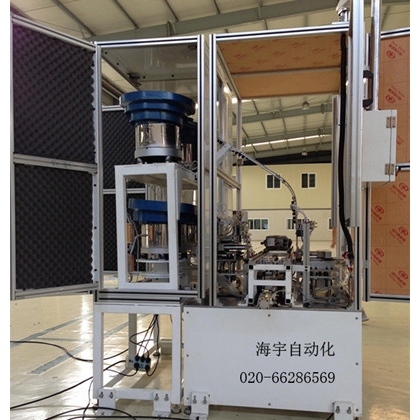

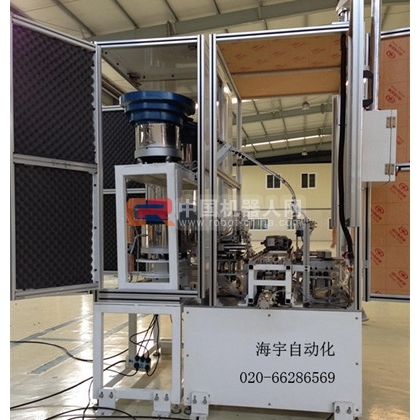

    由海宇自動化公司研發制造的自動裝膠圈設備主要用于電機襯套與電機橡膠套的自動安裝。

    該自動化設備由輸送機構將電機送到工作位置，定位機構將電機定位，震動盤將電機襯套和電機橡膠套分別自動送到入電機襯套機構和入橡膠套機構上，入電機襯套機構和入橡膠套機構將電機襯套和電機橡膠套壓入電機，再由輸送機構將裝好膠圈的電機送出去。

    自動裝膠圈機除需要人工將電機襯套和電機橡膠套倒入震動盤，其余動作均由設備完成；電氣控制系統采用PLC及人機界面觸摸屏對系統進行程序控制，具有計數功能，以及出現故障報警功能；該設備自動化程度高，操作簡單、方便，生產節拍可達到1次/9s，適用于工業化生產。

自動裝膠圈機主要結構以及功能

    該設備主要包括入橡膠套機構，入電機襯套機構，輸送機構，工作臺，震動盤工作臺，氣路系統，電控系統等。

1、入橡膠套機構：

    主要包括頂出機構、推出機構分料機構。

    主要功能是將電機橡膠套壓入電機。

2、入電機襯套機構：

    主要包括頂出機構、推出機構分料機構。

    主要功能是將電機襯套壓入電機。

3、輸送機構：

    主要包括頂升機構、定位機構、推料機構。

    主要功能是將電機送到工作位置，對電機進行定位及將裝好的電機送出。

4、工作臺：

    主要包括輸送臺、工作臺護罩。

    主要功能是用于支撐和安裝各相關機構。

5、震動盤工作臺：

    主要包括震動盤工作臺、震動盤護罩。

    主要功能是用于支撐和安裝震動盤、對震動盤進行隔音。

6、氣路系統：

    主要元器件采用亞德客品牌；實現工件的定位、輸送等動作要求。

7、電控系統：

    采用PLC 可編程控制器作為主控單元，并配有人機界面觸摸屏，對系統各外部動作進行可靠控制，實現自動循環，系統設置有計數、報警功能。

購買須知：

    自動裝膠圈設備為海宇自動化公司專業定制的電機自動化設備，如果您需要購買此產品或需要了解更多電機自動化設備的詳細信息，歡迎致電海宇自動化公司24小時服務熱線：188-1980-9131，或者點擊官網在線咨詢了解更多精彩內容！
