技術參數
閥體參數
氣缸形式 雙作用、單作用 公稱壓力 PN16、PN25、PN40、PN64
環境溫度 -20℃～+80℃ 連接方式 法蘭式GB(特選JB、ANSI、JIS)
氣源壓力 雙作用4～8bar,單作用5～8bar 閥體材質 WCB、SS304、SS316、SS316L
球芯材質 SS、SS304、SS316、SS316L
功能選項 密封材料 PTFE、PPL(特選：石墨、硬密封）
防 爆 型 防爆等級：dIIBT4 工作溫度 C3：-30℃～150℃
信號反饋 X1機械無源信號，X2有源信號 C6：-30℃～250℃
手動功能 氣動閥可選手輪、手動開閥、關閥功能 C7：-30℃～350℃
調 節 型 輸入4-20mA信號，實現球閥調節功能 C8：-40℃～450℃
標準規范 附件選項
設計標準 GB/12237 回 訊 器 也叫限位開關，遠程反饋開關信號
結構長度 GB/12221 電 磁 閥 雙作用選兩位五通，單作用選兩位三通
法蘭連接 GB/9113、JB/T79 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油
檢測與實驗 GB/T13927、JB/T9092 手輪機構 轉動手輪機構，可實現手動開、關閥
備 注 氣缸參數請另參考所選配的氣動執行器資料 電器定位器 輸入4-20mA信號，實現球閥調節功能

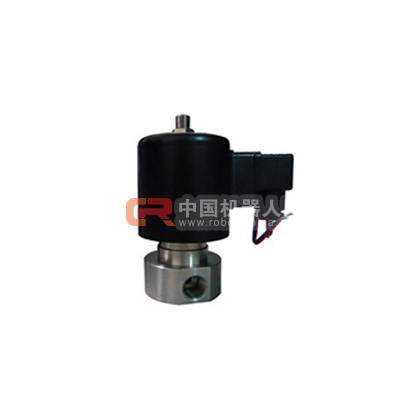

三通電磁閥http://www.cnlidea.cn/products.asp
