項目 |
單位 |
內容 |
|
|
形式 |
|

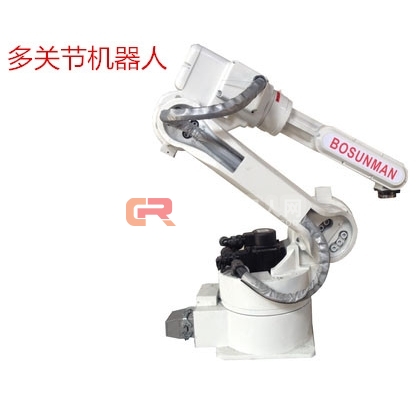

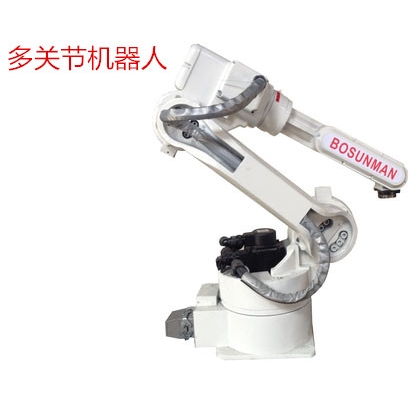

BSR-6 |
|
|
用途 |
|
弧焊 搬運 壓鑄 上下料 |
|
|
構造 |
|
垂直多關節形 |
|
|
動作自由度 |
|
6 |
|
|
驅動方式 |
|
AC伺服馬達 |
|
|
編碼位置檢出方式 |
|
絕對位置編碼器 |
|
|
最大可搬重量 |
KG |
6 |
|
|
手臂長度 |
mm |
600+722 |
|
|
最大可動作區域半徑 |
mm |
1505 |
|
|
動作范圍 |
J1 |
度 |
360（±180） |
|
J2 |
185（-20-- +165） |
||
|
J3 |
180（+90-- -90） |
||
|
J4 |
360（±180） |
||
|
J5 |
270（+135-- -135） |
||
|
J6 |
720（±360） |
||
|
最大速度 |
J1 |
度/S |
180 |
|
J2 |
160 |
||
|
J3 |
170 |
||
|
J4 |
360 |
||
|
J5 |
450 |
||
|
J6 |
650 |
||
|
循環時間 |
sec |
0.96 |
|
|
重復定位精度 |
mm |
±0.08 |
|
|
環境溫度 |
°C |
0--45 |
|
|
本體重量（約） |
KG |
125 |
|
|
機器電纜 |
|
5M（單端接頭） |
|
|
形式 |
單位 |
BR12-8 |
|
|
控制軸數 |
|
6-8 |
|
|
CPU |
|
64bit RISC/DSP |
|
|
程序語言 |
|
MELFA-BASCV |
|
|
位置示教方式 |
|
示教方式/MD方式 |
|
|
記憶容量 |
教示位置數 |
點 |
13,000 |
|
步數 |
步 |
26,000 |
|
|
程序數 |
個 |
999 |
|
|
外部輸入輸出 |
通用 I/O |
點 |
可選配最大64/64 |
|
緊急停止輸入 |
點 |
1 |
|
|
門開關輸入 |
點 |
1 |
|
|
使能裝置輸入 |
點 |
1 |
|
|
緊急停止輸出 |
點 |
1 |
|
|
輸出模式 |
點 |
1 |
|
|
機器人異警輸出 |
點 |
1 |
|
|
附加軸同期 |
點 |
1 |
|
|
接口 |
RS-232C |
端口 |
1（電腦/視覺系統等接續用) 1（T/B專用）/1（客戶用） |
|
網絡 |
端口 |
||
|
USB |
插槽 |
1 |
|
|
附加軸I/F |
通道 |
1 |
|
|
環境溫度 |
°C |
0--50 |
|
|
環境濕度 |
%RH |
20-85 |
|
|
電源 |
輸入電壓 |
V |
3相380 |
|
電源容量 |
KVA |
3 |
|
|
外形尺寸 |
mm |
580（W）X580（D）X760（H） |
|
|
重量 |
KG |
約70 |
|
|
構造（防護等級） |
|
獨立固定、密閉構造[IP54]或獨立固定、開放構造[IP20] |
|
|
接地 |
|
D種接地 |
|
