NB滾珠花鍵深圳鴻泰興自動化設備有限公司利用鋼球的滾動的一種直線運動裝置。由于可以同時負載徑向負荷和扭矩，所以廣泛應用于運輸裝置和機器人等領域。
NB滾珠花鍵由帶有轉送槽的花鍵軸和外筒構成?；ㄦI外筒內部裝入保持器、側環和鋼球等，采用了可順利滑動的設計和制作。
負載容量較大、壽命較長
由于軌道面研磨加工為接近鋼球直徑的R形狀，提高了鋼球的接觸面積，提高了負載容量、延長了壽命。
使追加加工更簡單
NB滾珠花鍵采用了在圓軸上設置轉送溝的形狀，因此，安裝時向軸端的加工更加簡單。
豐富的類型

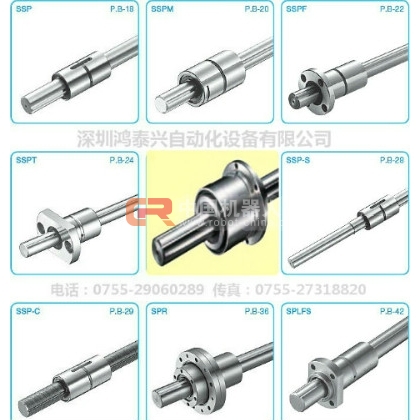

NB花鍵軸的軸徑尺寸為4~100，外筒形狀分為圓柱型、法蘭型、滑塊型，還可根據不同型號制作不銹鋼型，可根據用途選擇適當?shù)念愋汀?/div>
可實現高速運動·高速旋轉。
外筒小型緊湊，平衡性良好，在高速運轉或高速旋轉時也可充分發揮其性能。
可實現高精度的扭矩傳遞
軸和外筒的轉送槽與鋼球構成恰當?shù)慕佑|角，可以傳達較大的扭矩。另外，通過施加予壓，消除旋轉方向的間隙，從而提高了剛性，可實現正確的旋轉定位。
NB外筒旋轉式滾珠花鍵 SPR型
NB 外筒旋轉式滾珠花鍵采用了可同時進行直線運動和旋轉運動的結構。一般使用于標量類型機器人和組裝機的縱軸、裝載機等。
NB外筒旋轉式滾珠花鍵由花鍵部分和旋轉部分構成，旋轉部分配置了交叉滾柱。
使零部件點數減半
由于花鍵部分和旋轉部分成一體化結構，與傳統的結構相比，大大降低了零部件的點數，從而減少了安裝的累積誤差。
高剛性
通過可最大限度地發揮交叉滾柱和４線路的滾珠花鍵的特性的結構，雖然形狀較小，但具有極高的剛性。
小型·輕量
滾珠花鍵外筒上直接配置了交叉滾柱，加工為輕量。小型形狀。
高精度
旋轉方向具有較強的指向性，可正確進行旋轉方向的定位。
可以大幅度削減安裝和加工成本
由于使用了交叉滾柱，從而控制了外殼的不必要的厚度，減輕了重量，加工也變得更簡單，安裝更容易了。
NB 限程式滾珠花鍵SPLFS 型是可以同時承受徑向負荷和扭矩的高精度限定行程的直線運動用軸承。以極小的動摩擦阻力運轉。
NB限程式滾珠花鍵由具有轉送槽的圓柱型花鍵軸和外筒構成，花鍵外筒內組裝了一個外筒主體、保持器、側環以及鋼球。
保持器設置了球口袋，利用滾動體之間不發生接觸的結構，從而可以實現圓滑順暢的直線運動。采用鋼球非循環型的保持器，即使在直線運動時保持器也會移動，因此可以限定行程。推薦移動量設定為商品目錄中最大行程的80%。
極小的動摩擦阻力和低噪音
滾動體被球口袋分離開，相互之間不會接觸。另外，還采用了限定行程，滾動體不循環的結構，因此實現了極小的動摩擦阻力和低噪音。
全不銹鋼制
所有的零部件都采用了不銹鋼，具有優異的耐腐蝕性、耐熱性（使用溫度 : －20～140℃），最適合使用于真空環境或無塵室。
小型
比傳統的滾珠花鍵的外筒外徑約小20%，對空間的節省做出了貢獻。
潤滑
在外筒油槽處設置了兩個油孔，所以加油設計比較容易。
