ABB機器人三維水切割系統簡介：

1. 系統簡介

站立式機器人雙工位超高壓水切割系統采用瑞典ABB、日本安川機器人和美國ER科技超高壓系統兩大主體為執行機構，再加上模具、工作臺、安全系統、水處理等輔助設備組成整套三維水切割系統工作站。

-機器人為行走路徑，超高壓系統為切割能源，模具為工件定位，純水切割非金屬材料和復合材料（如汽車行業頂棚、地毯、內襯、塑料件、紙張、海綿、食品加工行業、以及添加金剛砂切割不銹鋼板、大理石、銅、鋁、玻璃等硬質產品）的輪廓線或打孔、修邊等，使工件與廢料分離。所有工藝一次性完成，而且切割效率極高。通過更換定位模具和動作程序，便可立即更換加工零件的品種，因其具備很好的適用性和柔性。所以對于多品種小批量的產品有絕對的克制性，另外該系統還具有節能、環保、經濟、可靠、維護方便等諸多優點，是眾多行業成形切割的最佳解決方案。

水切割具備如下特點：

- 柔性加工：適應中國工業如：汽車行業飛速發展、生產車型日新月異的變化、中小批量，多品種的需要，采用機器人系統作為執行機構，通過更換相應的動作程序，便可更換加工零件的品種。

- 高穩定性：作為系統主體瑞典ABB 高品質水切割專用高性能機器人（防水性能達到將機器人全部置入水中再撈出來不做任何處理立刻投入生產的性能）、PX 高品質高壓系統、超高壓旋轉閥以及特殊配管，能夠最大限度地減少設備故障，滿足每天24 小時連續生產的需要。

- 高效率：系統持續工作壓力可達4000bar 以上，切割速度快而且切割品質極其優良。同時采用固定兩工位工作站配置，在一個固定工作站進行切割加工的同時，對另一個固定工作站完成上下料，大大減少了設備等待時間，提高了生產效率。

- 操作簡單方便：系統所有功能部件都實現了自動化，更換定位模具后，能夠通過模具端子的自動識別功能自動調用相應的加工程序。操作人員只需操作控制面板上的啟動和停止按鈕即可。

- 高安全性：設備周圍加裝安全防護網和紅外隔離柵檢測。當工作人員在系統工作過程中誤入保護區時，系統會自動停機，從而保護操作人員的安全；完善的報警停機設計，包括水壓、、缺水保護等，保證整機的安全運行，并且在發生報警時都有指示燈顯示報警內容，使操作者可以迅速地發現、排除故障。

- 智能化：通過控制臺上的數字計數器實現自動計數功能，操作者很容易地了解切割數量，而無需人工計數；模具安裝在工作臺上的同時，系統可以自動識別模具

的類型，并自動調用相應的程序。

2. 系統組成

用于切割的機器人水切割系統是由高壓系統、機器人切割單元和電氣控制單元共同組成的。高壓系統的功能是提供高壓水作為能量源，機器人切割單元?jiǎng)t是執行機構，通過程序來控制切割頭的空間運動軌跡。電氣控制單元?jiǎng)t用來控制高壓系統、機器人以及功能部件的動作。根據需要，還可根據需要選配軟水系統輔助系統。

水切割系統操作界面效果圖

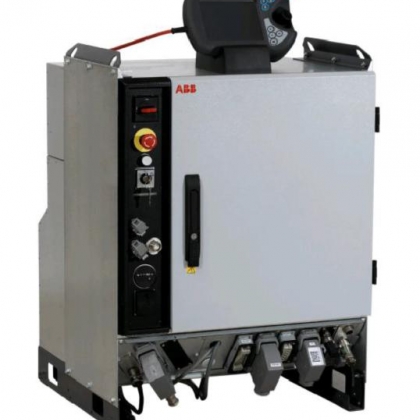

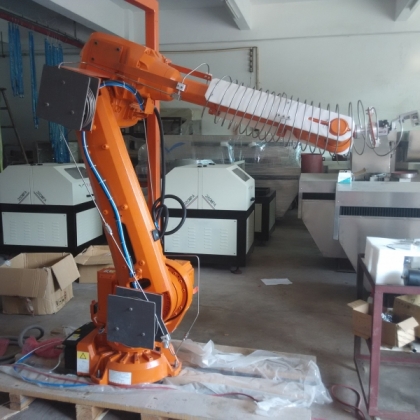

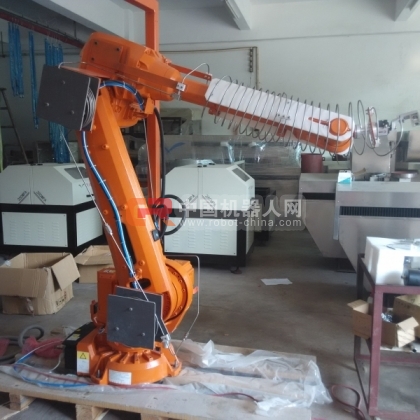

3-1 .ABB IRB 4600-20-2500 機器人系統 1 套

水切割系統選用ABB IRB 4600-20 機器人作為汽車內飾件水切割加工而專門設計和制造的高

性能機器人系統，其主要特點如下：

- 作用半徑大：ABB IRB 4600-20 的切割半徑達到2500mm。

- 操作簡單方便：采用最先進的觸摸屏示教盒，編程采用示教方式進行，操作簡單方便。機器人程序由調試人員示教完成，一次編制完成后即可使用，如有細節變更，操作者在經過培訓后只需要做簡單的調整即可。

- 高可靠性：在連續24 小時運行的工作條件下能夠保持極高的可靠性，無需做任何維護。

- 擴展性：即使采用了單機器人系統，在機器人安裝底座的設計中都預留了相應的安裝位置，當生產需要將單機器人系統改裝成雙機器人系統時變得格外簡單。

- 高效率：機器人系統不僅具有高運行速度，而且在完成同一工件時還可以采用雙機器人的協同作業來完成。

- 具備CF卡功能，便于存儲可以使生產效率成倍提高大量程序

3-1-1 ABB IRB 4600機器人參數：

名稱	ABB IRB 4600-20
	最大動作范圍	最大速度
1 軸（回轉）	+180°至-180°	175°/s
2 軸（下臂）	+150°至 -90°	175°/s
3 軸（上臂）	+75° 至-180°	175°/s
4 軸（手腕回旋）	+400°至-400°	360°/s
5 軸（手腕擺動）	+120°至-125°	360°/s
6 軸（手腕回轉）	+400°至-400°	500°/s
最大作用半徑	2500mm
負載重量	20kg
重復定位精度	±0.05mm
電源容量	7.5KVA
溫度	-25℃-55 ℃
濕度	最高95%
震動	4.9m/s2 或以下
機器人高度	1922 mm
機器人本體重量	435kg

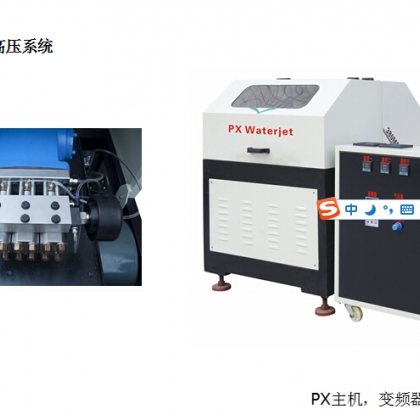

4---PX380直驅泵

簡潔，高效，節能

高壓系統上配有高壓安全閥，高低壓可以無極調節和過載保護。并配有變頻器可實現低壓打孔高壓切割等功能。

自動冷卻系統，無需額外增加能耗，可實現全天候作業，溫控檢測系統，檢測高壓系統運行

PX直驅泵參數

序號 Number	名稱 Name	PX380參數 PX380 PARAMETER		單位 Unit
1	切割壓力調整范圍 Cutting pressure adjustment range	0-380		Mpa
2	工作壓力 Working pressure	可調150-350 Adjustable 150-350		Mpa
3	最大流水量 Maximum water flow rate	2.6		L/min
4	水噴嘴（寶石）直徑 Water nozzle(GEM)diameter	Φ0.25 - Φ0.33		mm
5	混砂管尺寸 Mix sand pipe dimensions	長76.2mm 孔0.96或1.02 length 76.2mm hole0.96 or 1.02		mm
6	驅動電動機 Drive motor	額定功率Rated power	22	Kw
		額定轉速Rated speed	1470	r.p.m
7	電源 Power	220/380/415/VAC,50/60HZ
