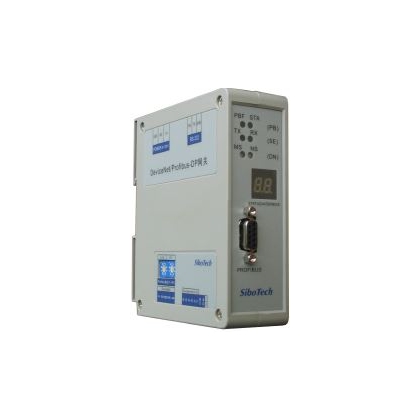

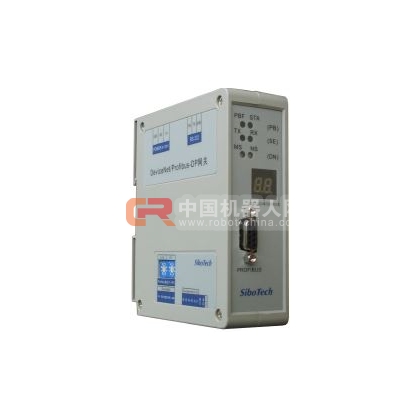

型號：     PD-100

基本說明：     支持具有DeviceNet接口的設備連接到PROFIBUS DP。該模塊在

PROFIBUS DP一側為從站，在DeviceNet一側為主站。

產品特點：

應用廣泛 : 支持將DeviceNet設備網連接到PROFIBUS DP總線。如：具有DeviceNet接口的變頻器、電機啟動保護裝置、

智能高低壓電器、智能現場測量設備及PLC等等。

使用簡單：用戶不必了解PROFIBUS和DeviceNet技術細節，只需參考產品手冊及提供的應用實例，根據要求完成配置，

即可實現通信。

透明通信：用戶可以依照PROFIBUS通信數據區和DeviceNet通信數據區的映射關系，實現PROFIBUS到DeviceNet之間的

數據透明通信。

技術指標：

完全的PROFIBUS DP V0從站功能，遵循EN50170和JB/T 10308.3-2001：測量和控制數字?jǐn)?shù)據通信工業控制系統用現場

總線第3部分：PROFIBUS規范；

PROFIBUS波特率自動偵聽，最大為6M；

模塊上的PROFIBUS DP接口和DeviceNet接口都有2.5KV光電隔離；

DeviceNet側為主站，支持DeviceNet Poll I/O掃描；

DeviceNet支持的波特率有 125K，250K，500K；

PROFIBUS輸入輸出字節數：V3.0版之后最大244字節輸入和244字節輸出（之前版本為最大112字節輸入和112字節輸出）；

工作環境溫度：-20℃ ～ 60℃；

相對濕度： 5% ～ 95% （無凝露）；

符合EMC測試標準；符合ODVA測試標準；

機械尺寸： 40mm（寬）×125mm（高）×110mm（深）；

防護等級：IP20；
