產品描述: 8口分線盒-M12-PNP或NPN-帶PVC或PU-電纜長度 米
產品型號: KYF8K-M12-K4-PNP(NPN)-PVC(PUR)-LXM或CFL-M12K4-01-NPN(PNP)-LXM
【產品描述】：
上?？朴姎饪萍加邢薰狙兄粕a(chǎn)的：M12傳感器連接器用的多端口輸入/輸出接線盒。代替?zhèn)鹘y(tǒng)的中繼端子，現有八口座型產品，并實現批量化生產。可以按用戶要求定制4口、6口、12口、16口型產品，產品技術沒有任何障礙，只要有一定的數量就可以直接投入生產。并可實現雙通道、其它技術要求方案的產品開發。

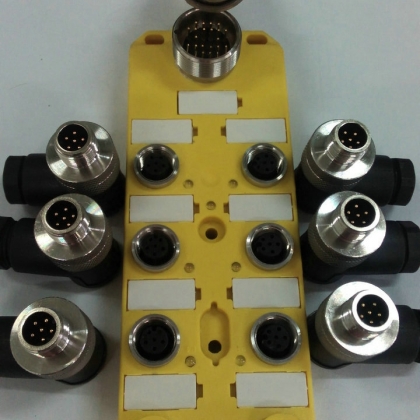

8口座分線盒產品內部線路結構分NPN、PNP兩種Common類型，LED指示燈方便確認IO狀態。配線作業簡單，配線工程時間縮短，有效避免配錯線，維護時間短，降低配線成本，節省空間，簡化設計。
8口座分線盒采用M8三孔式插座，PUR或PVC電纜引出，外皮黑色、黃色、灰色等可選，環保材料預制方式，防護性能IP67，插座可選配 金屬防塵帽。
【產品描述】：
上海科迎法電氣科技有限公司研制生產的：M8傳感器連接器用的多端口輸入/輸出接線盒。代替?zhèn)鹘y(tǒng)的中繼端子，現有八口座型產品，并實現批量化生產?？梢园从脩?hù)要求定制4口、6口、12口、16口型產品，產品技術沒有任何障礙，只要有一定的數量就可以直接投入生產。并可實現雙通道、其它技術要求方案的產品開發。
8口座分線盒產品內部線路結構分NPN、PNP兩種Common類型，LED指示燈方便確認IO狀態。配線作業簡單，配線工程時間縮短，有效避免配錯線，維護時間短，降低配線成本，節省空間，簡化設計。
8口座分線盒采用M8三孔式插座，PUR或PVC電纜引出，外皮黑色、黃色、灰色等可選，環保材料預制方式，防護性能IP67，插座可選配 金屬防塵帽。
【產品技術指標】：
|
額定電壓 |
DC12～24V |
連接類型M8X1接線盒產品材質明示 污染等級：3 接觸件材料：銅合金 材料接觸表面：NIAU 接觸件載體材料：AU 夾具本體材料：PVC/PA66 螺圈材料:銅合金 密封材料：環氧樹脂 多芯線截面積：2X0.75－8X025 |
☆ 本盒10芯電纜，其中：棕色電源正、藍色電源負，其余為8個信號線。 ☆ 狀態顯示:：顯示燈黃、綠 ☆ 安裝方式：縱橫各2個安裝孔 ☆ 插頭帶線、不帶線任選。直型、90°彎型任選。本公司均有生產 |
||||||
|
額定電流 |
2A I/O |
||||||||
|
4A PORT |
|||||||||
|
絕緣阻抗 |
100MΩ(DC500V) |
||||||||
|
耐電壓 |
AC500V 1min |
||||||||
|
防護等級 |
IP67 |
||||||||
|
可插接壽命 |
500周期 |
||||||||
|
直接出線直徑 |
8mm |
||||||||
|
溫度范圍 |
-20～85℃ |
產品備注：符合RoHS環保CE指令的日期 (NEW20100612) 上?？朴姎饪萍加邢薰镜赝ㄟ^(guò)了ISO9001質量體系認證。 |
|||||||
|
接觸電阻 |
≤8mΩ |
||||||||
|
產品外形尺寸圖 |
附 件 |
線色 |
端口序號 |
孔腳序號 |
接線功能 |
||||
|
防塵帽 標簽小白條 帶線M8插頭 不帶線M8插頭 |
棕 |
1-8 |
1 |
1 |
|||||
|
蘭 |
1-8 |
3 |
- |
||||||
|
白 |
1 |
4 |
I/O |
||||||
|
綠 |
2 |
4 |
I/O |
||||||
|
黃 |
3 |
4 |
I/O |
||||||
|
灰 |
4 |
4 |
I/O |
||||||
|
粉 |
5 |
4 |
I/O |
||||||
|
紅 |
6 |
4 |
I/O |
||||||
|
黑 |
7 |
4 |
I/O |
||||||
|
紫 |
8 |
4 |
I/O |
||||||
|
黃-綠 |
1-8 |
||||||||
【注意事項】：
1、使用過程注意線路連接可靠，連線方式正確。因傳感器精巧，不可強力旋接。
2、分線盒產品的運輸、安裝、使用過程中，采取適當措施，避免雨、雪淋襲、強烈振動、沖擊造成損壞。
3、產品保修期一年，非用戶使用不當造成損壞的保修保換。
4、分線盒產品應存放在通風良好、無酸、無堿、無腐蝕性氣體的庫房，環境溫度 -20 ~85 ℃ ，相對濕度小于 95%RH 。
【產品質保鄭重承諾】：本產品保持期為18個月。所有KYF品牌產品有至少一年的保質期。
