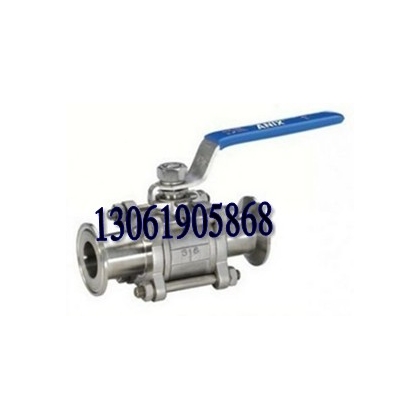

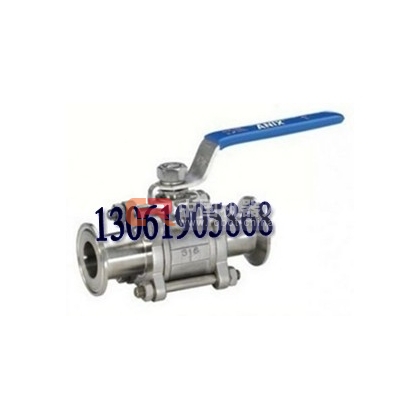

產品概述：
三片式卡箍球閥選用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。驅動方式：手動、電動、氣動。
產品特征：
公稱壓力：1.6-6.4Mpa
適用溫度范圍：-20~185℃
適用介質：水、油、氣及某些腐蝕性流體（W.O.G）。
零件材料：
|
零件名稱
|
材質
|
|
閥體
|
不銹鋼CF8M
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
閥蓋
|
不銹鋼CF8M
|
|
球體
|
不銹鋼SS316
|
|
閥桿
|
不銹鋼SS316
|
|
螺母
|
不銹鋼SS304
|
|
墊圈
|
不銹鋼SS304
|
|
手柄套
|
塑料
|
|
手柄
|
不銹鋼SS304
|
|
閥桿螺母
|
不銹鋼SS304
|
|
填料壓蓋螺母
|
不銹鋼SS304
|
|
掛鎖裝置
|
不銹鋼SS304(OQTION)
|
|
止推墊圈
|
聚四氟乙烯PTFE
|
|
螺栓
|
不銹鋼SS304
|
尺寸及重量： 單位：mm
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
PORT
|
9.6
|
15.9
|
22.2
|
28.5
|
34.9
|
47.5
|
60.2
|
72.9
|
97.4
|
|
L
|
75
|
90
|
100
|
110
|
125
|
150
|
190
|
220
|
270
|
|
D
|
25.0
|
25.0
|
50.4
|
50.4
|
50.4
|
63.9
|
77.4
|
90.0
|
118.9
|
|
S
|
2.024
|
2.24
|
43.60
|
43.60
|
43.60
|
56.30
|
70.60
|
83.30
|
110.30
|
|
H
|
64
|
67
|
83
|
89
|
100
|
108
|
150
|
161
|
180
|
|
T1
|
-
|
-
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
|
T2
|
3.63
|
3.63
|
4.75
|
-
|
-
|
-
|
-
|
-
|
-
|
|
E
|
125
|
125
|
140
|
140
|
200
|
200
|
250
|
250
|
290
|
|
