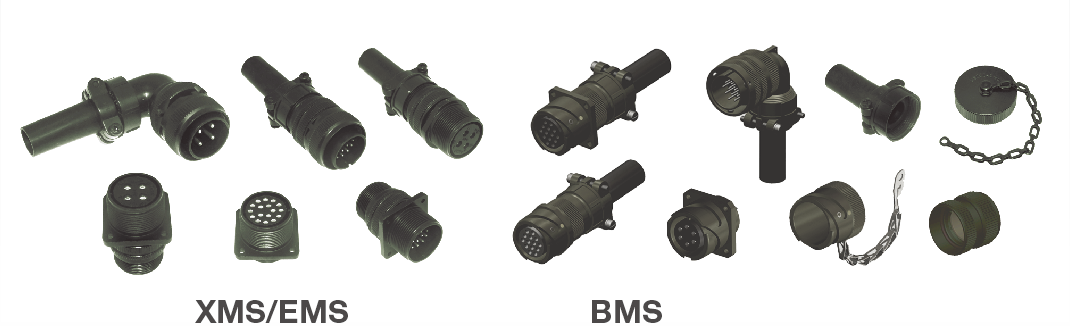

① 系列名稱 Series
XMS Series 螺紋耦合式 Thread Coupling
EMS Series 歐規螺紋耦合式 EN Thread Coupling
BMS Series 反卡扣耦合式 Reverse Bayonet Coupling
② 連接方式 Termination Type
31 焊接型 Solder Type 41 壓接型 Crimp Type
* 壓接針需另購 Crimp contacts should be ordered separately
③ 連接器類型 Connector Type
00 - 墻式安裝插座 Wall Mounting Receptacle
01 - 空中對接插座 Cable Connecting Receptacle
02 - 盒式安裝插座 Box Mounting Receptacle
06 - 直型插頭 Straight Plug
08 - 90°彎型插頭 90°Angular Plug
④ 保護等級 Service Class
A：通用型 General（solid shell）
E：耐環境型 Environmental (Includes Waterproof Backshell)
F：耐環境型 Environmental (Includes Waterproof Backshell and Sealing Ring)
⑤ 殼體規格 Shell Size
⑥ 觸點排布 Contact Arrangements
⑦ 觸點類型 Contact Gender
P：公針 Pin,Silver plated S：母針 Socket
P1：公針 Pin,Gold plated S1：母針 Socket,Gold plated
⑧ 插芯定位 Alternate Insert Position
空白（標準）或 W/X/Y/Z Blank(Standard)or W/X/Y/Z
⑨ 外殼表面處理 RoHS Compliant Shell Finish
Blank 深綠色 Dark Green Electrophoresis plating
BK 黑色 Black Electrophoresis plating
TC 黑色(三價鉻) Black Trivalent Chromium plating
NI 鍍鎳 Electroless Nickel
