通用計量，半導體，微電子和SMT行業的超高速，高精度解決方案
1. 速度更快一檢測速度以秒為單位，而不是小時
無以倫比的速度完成幾何計量檢測，檢測時間遠超傳統三坐標
極大提高了企業的整體工程資源效率，降低人工成本
2. 友好的操作界面
簡單直觀的操作流程，配合觸摸屏令使用更加便捷
即使復雜工件，也可實現快速編程
實現AOI, SPI, AOM, CMM多功能程序融合
3. 計量級精度
通過MRS(多反射消除)技術達到計量級檢測精度
針對幾何計量，半導體，微電子和SMT行業，實現大批量編程測量并保持極高重復精度

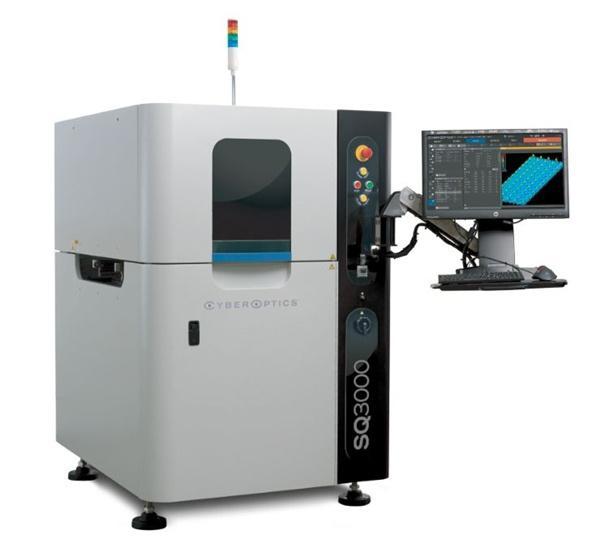

SQ3000 TM速度和精度的極限
多重反射消除( MRS )傳感器技術
SQ3000TM使用了Laser Design (LDI)母公司CyberOptics的突破性三維傳感技術。通過在平行光源周圍配置的4個三維傳感器，可以在生產線上獲得計量級檢測精度。
超高精度和重復性的*融合
CyberOptics獨特的傳感器架構，能夠同步實現零件圖像的信息獲取，傳遞和三維融合。從而獲得超高質量的三維數據并完成高速檢測。
直觀，易操作的軟件界面
SQ3000TM軟件是一款簡單，界面直觀但功能強大的檢測軟件。無需長時間進行操作培訓，大大降低操作人員的工作量，從而節省客戶的時間和成本。SQ3000軟件包含觸摸屏控制和三維圖像可視模塊，將快捷操作能力提升到新水平。
多重反射消除(MRS)技術
SQ3000TM 3D CMM使用革命性的MRS技術，從而獲得無與倫比的精度。MRS技術能夠精確識別和剔除由高亮部件產生的無效反射。有效消除多重反射導致的失真，是準確實現高度測量的決定性條件。該能力使MRS技術成為滿足高精度檢測需求的*解決方案
CyberOptics已經進一步 提升了專利MRS傳感器的分辨率。更高分辨率的MRS傳感器大大增加了SQ3000 3D CMM的應用范圍，提高了其在機械零部件檢測中的性能。SQ3000 3D CMM的速度、精度和自動化程度，解決了QA設備在檢測可靠性和重復性上瓶頸.
AI2一更快，編程更智能
AI2(自動圖像解析)技術將所有流程變得簡單一無需調整參數或更改算法。也無需事先找出次品或者預定義產品差別一這些工作AI都會為你完成
借助AI2技術，你將可以完成幾乎所有特征的檢測，并能*程度識別出產品缺陷的類型。AI2只需一次檢測，即可提供*識別能力。為多特征，大面積工件的缺陷檢測提供了*解決方案。
以秒為單位，而不是小時——檢測時間更短，精度更高幾何計量檢測套件(CMM)
CyberCMMTM模塊是一個實現全方位計量檢測的軟件套件。相比于傳統三坐標，它可以對極限特征點提供全范圍，高精度，100%計量級的測量功能。該套件具備傳統的卡規測量，距離，高度和基準設定功能。快速便捷的操作設置，極大減少了復雜工件的編程時間，
速度遠超傳統觸發式或接觸式三坐標測量機。
高速和高精度，更高的穩定性和重復性。適用于用CNC機加工產品，沖壓件，注塑件，3D打印和
快速，高擴展性的SPC統計分析解決方案
CyberReportTM模塊提供了從單機系統到工廠級的SPC分析能力，帶有強大的歷史數據分析功能和專業報告工具。通過全面的數據跟蹤，實現生產過程核查從而大幅提高成品率。CyberReportTM的設置簡單操作便捷，能夠通過緊湊小巧的數據庫快速提供數據分析表
|
性能參數 |
MRS傳感器 |
超高分辨率MRS傳感器 |
|
檢測速度 |
40 cm2/sec (2D+3D) |
20 cm2/sec (2D+ 3D) |
|
XY分辨率 |
10 μm |
7 μm |
|
Z分辨率 |
1μm. |
1 μm |
|
*承重 |
SQ3000: 3kg(5kg可選)，SQ3000-X：10kg
|
|
|
工件最小尺寸 |
10 μm |
7 μm |
|
工件最小高度 |
2 μm |
2 μm |
|
工件*尺寸 |
SQ3000: 510x 510 mm (20 x 20in.), SQ3000-X:710x610mm(27.9x24in.)
|
|
|
工件*高度 |
24mm |
24mm |
|
XY R&R重復精度 |
<3μm1sigma |
<2μm1sigma |
|
Z R&R重復精度 |
<2μm1sigma |
<2μm1sigma |
|
XY精度 |
3 μm |
2 μm |
|
Z精度 |
2 um |
2 μm |
|
工作高度 |
50 mm |
50 mm |
|
運輸平板厚度 |
0.3一 5 mm (10 mm可選)
|
|
|
幾何檢測功能 |
直線/距離/X,Y/中線.交點/ Z基準平移. X,Y基準/ X,Y*擬合偏移， |
|
|
可視系統&技術特點 |
||
|
圖像獲取 |
多個三維傳感器并行 |
|
|
*分辨率 |
小于10 μm |
7 μm |
|
圖像處理 |
自主研發的圖像識別(AI2)技術,面差及引腳三維測量技術 |
|
|
編程時間 |
<15分鐘(庫文件建立后) |
|
|
CAD讀入 |
任何由CAD生成或手動建立的，帶有X . Y坐標.角度，零件號等指定信息的分列文本文件 |
|
|
系統規格 |
||
|
連接方式 |
SMEMA, RS232及以太網 |
|
|
供電范圍 |
100一120V或220一240V, 50/60 hz,*10A. |
|
|
外形尺寸 |
110x 127x 139cm(寬x長x高) |
|
|
自重 |
≈965 kg (2127 Ilbs.) |
|
|
選項 |
||
|
條形碼讀取.離線編程工作站. SPC統計分析 |
||
