FVGC-40 / 50 / 60 / 63 / U60

（一）產品特性

1、FVGC立式研磨中心機系列易操作、彈性化、防護性。

2、軸向設計采用雙重防護，在防水及防屑使用伸縮護蓋及卷簾裝置。

3、工作臺導水及防濺設計，有效防止粉塵污染，更完整防護精密傳動組件及提升傳動零組件壽命。

4、冷卻過濾系統設計，讓研磨過程中之切屑、雜質、粉末等能夠完整有效過濾分離。

5、刀庫自動門采用全密閉式防塵防護。

6、加裝第四軸，可運用做第二主軸環形工件之旋轉加工，穩定的低轉速進給。

7、中心出水系統能有效帶走切屑并降溫，提升加工精度及刀具使用壽命。

8、雙排切削噴水管功能可形成水幕包覆，在加工過程中工件各部位加工切削點達到潤滑冷卻效果。

9、主軸油溫控制系統，通過油的循環不斷冷卻，達到主軸溫升下降功能。

10、離心式過濾裝置，藉由高速旋轉離心原理，將切削液與粉屑進行分離。

11、袋式過濾器設置在壓力過濾器之后，用于去除液體中細小的微粒。

12、專屬的沖子成型圖形對話軟件應用，非常適合沖棒產業少量多樣固定化產品需求。

13、工作臺鉆石輥輪修整器，使用圖形對話功能，針對不同外形工件，進行砂輪自動修整自動補償。

（二）產品規格

FVGC-40

控制器 : 發那科 / Chevalier SMART iSE

傳動方式：直結式驅動

主軸轉數 : S 配置：12,000 rpm / P 配置：10,000 rpm

刀具數量 : 20+1 刀臂式

工作臺尺寸 (寬x長)：700 x 320 mm

X/Y/Z行程：520 x 368 x 380mm

FVGC-50

控制器 : 發那科 / Chevalier SMART iSE

傳動方式：直結式驅動

主軸轉數 : S/A 配置：15,000 rpm / P 配置：10,000 rpm

刀具數量 : 24+1 刀臂式

工作臺尺寸 (寬x長)：1000 x 510 mm

X/Y/Z行程：850 x 530 x 510mm

FVGC-60

控制器 : 發那科

傳動方式：直結式驅動

主軸轉數 : S配置：15,000 rpm

刀具數量 : 24+1 刀臂式

工作臺尺寸 (寬x長)：1200 x 610 mm

X/Y/Z行程：1020 x 610 x 550mm

FVGC-63

控制器 : 發那科

傳動方式：直結式驅動

主軸轉數 : S配置：12,000 rpm

刀具數量 : 24+1 刀臂式

工作臺尺寸 (寬x長)：1650 x 635 mm

X/Y/Z行程：1525 x 635 x 635mm

FVGC-U60

控制器 : 西門子 / 海德漢

傳動方式：直結式驅動

主軸轉數 : A配置：15,000 rpm

刀具數量 : 30+1 刀臂式

工作臺尺寸：Ø400 x H350 mm

X/Y/Z行程：750 x 610 x 550mm

二、臺灣福裕CNC成型磨床（SMART-IV series）

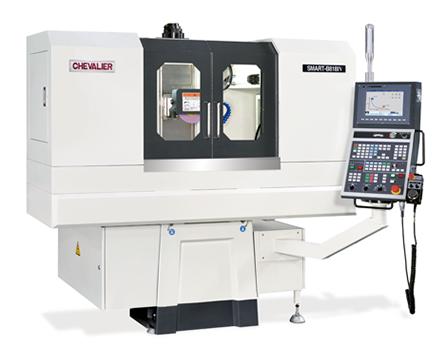

SMART-H/B 818IV

SMART-H/B 1224/1640IV

SMART-H/B 2440 / 2460 / 2480IV

（一）產品特性

智能、靈活、創值

1、這三項元素是代表SMART-IV 數控成型磨床設計的核心價值。為醫療、汽車、能源、半導體、航天、模具及加工產業所需的標竿，以滿足現在與未來的市場需求。

2、本系列機臺，對形狀復雜工件的加工，能得到高精度與良好的表面粗糙度。重負荷的滑軌、一體成型的鑄造底座、硬化處理的鋼軌，形成了堅固的機械結構，能大幅減少振動與位移。

3、福裕高智能CNC 成型磨床配置獨有新世代SMART iControl 數控系統，強化Chevalier CNC 磨床的性能，簡化了操作流程，并與Tasklink 結合使用，使用者可以快速的創建自己的程序，在一個加工循環內完成復雜的研磨工序，從而大幅提升生產效率。

（二）產品規格

2 軸 CNC

圖形對話式控制器 SMART 控制器

工作臺尺寸 ( 寬 x 長) : 600 x 2,000mm

X 軸以油壓系統驅動

主軸馬達 : 最大可達25HP

（三）特別附件

角度修整器

三叉式鉆石筆座

精密電磁過濾水機

單滾輪修整器

臥式分度盤(CNC控制)

電磁鐵

轉輪式平衡臺

電磁鐵控制器

變頻器

工作燈

砂輪轂

紙帶式過濾水機

紙帶電磁濾水機

雙邊擋水墻

光學尺(含軸卡)

油溫冷卻機

主軸(圓錐滾子)

7000RPM主軸

砂輪平衡臺

全密式防水罩

油壓緩進給裝置

自動平衡校正儀

三、臺灣福裕NC全自動鞍座移動式平面磨床（12/16ADIV）

FSG-1224 / 1632 / 1640ADIV

（一）產品特性

1、本機種系福裕多年精心研究的技術結晶，外型穩固、結構剛強，各操作把手及活動式操作盤均于操作者最優良的視線范圍內及最舒適的操作位置，此乃配合人體工學設計的優良機種，提供您更高的工作效率。

2、主軸以四個超精密斜角滾珠軸承支撐，能承受重負荷研磨軸向滾柱滑軌采用(S55C)鋼 鐵所制，硬度可達HRC60-64。前后傳動采用經高周波熱處里之研磨螺桿，切槽時最能確保精度。

3、AC伺服馬達升降傳動，扭力大、速度快、定位精度高，配合全自動控制系統，進給精 度可達0.0001" (0.001mm)。

4、變頻功能：內建主軸驅動器，可調整主軸轉速。

5、負載力檢知功能：可觀測磨削時的負載力，主動告知修砂時機，主動修砂，使機臺智慧化。

6、動平衡校正功能：依數據手動調整平衡塊，可降低砂輪震動，消除零件表面震紋，提高質量。

（二）產品規格

ADIV 二軸數控平面磨床

升降伺服驅動

各軸均為滾針滑軌

觸控式面板

工作臺尺寸 ( 寬 x 長) :可達400 x 1,000mm

工作臺以油壓驅動速度達 25 m/min

自動補正修正器 (Opt.)

四、臺灣福裕數控平面磨床（12/16AF）

FSG-1224 / 1640AF

（一）產品特性

數控平面磨床

在線動平衡校正

負載力檢知

工作臺自動定位修砂功能 (選配)

全自動化研磨模式

（二）產品規格

最大研磨長度_左右向：可達1,015mm

最大研磨長度_左右向：可達405mm

工作臺至主軸中心距離：600mm

工作臺尺寸：可達400 x 100mm
