品牌：日本NIKON尼康
型號：V-12B
名稱：臺式投影儀

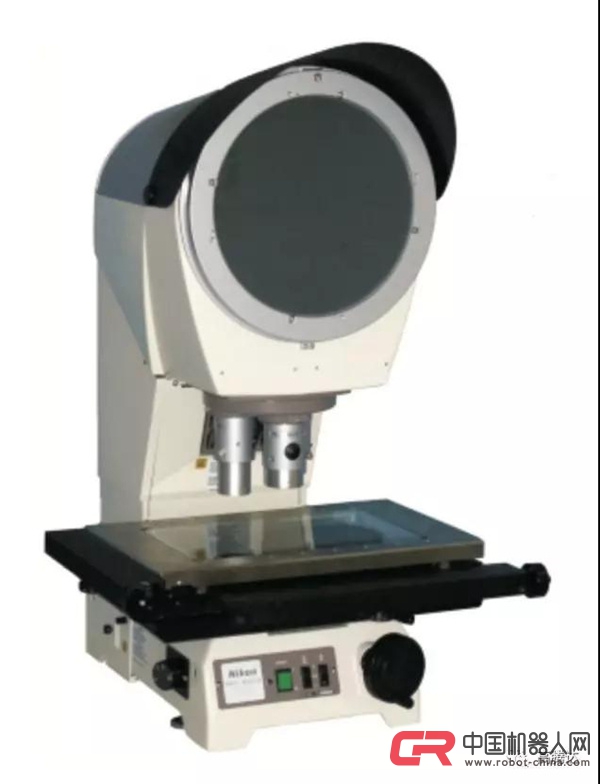

日本NIKON尼康V-12B是一款高精密立式正像投影儀,帶有φ305mm超微粒毛玻璃投影屏。多款行程測量工作臺和3位透鏡旋轉頭，高清晰的照明解析度，廣泛應用于工件的比較測量和直接讀數測量，是一款**型的精密投影儀。
產品特點：
帽檐設計減少光照對投影觀察的影響
可選配固定屏幕或旋轉屏幕旋轉屏幕數顯角度讀數**到1"或0.01°
工作臺行程為100x100mm\200X 100mm或300x100mmX、Y軸采用精密線性導軌提高精度,X、Y軸可使用快速移動方式，采用0.5um電子尺讀數，測量精度高.
φ305mm超微粒毛玻璃投影屏
3孔旋轉式鏡頭架
透射照明使用4級變焦的聚光鏡頭
倍率精度:
透射照明+/-0.1%以內
反射照明+/-0.15%以內
7. 長壽命鹵素?zé)襞萏峁┹喞彰?/strong>
3種讀數器可選 ， 有**幾何運算功能和自動尋邊功能選擇，且具有RS232C接口
技術規格：
|
型 號 |
V-12B |
|
測量行程 |
100x 100mm/200x 100mm/300x 100mm選擇 對焦行程: 100mm |
|
顯示精度 |
0.0005mm |
|
測量精度 |
(3+L/50)um (L:測量長度) |
|
工作臺尺寸 |
270x270mm/430x270mm/470x255mm |
|
工作臺承重 |
11kg / 25 lbs |
|
投影屏規格 |
φ305mm超微粒毛玻璃.30°, 60°, 90°刻度線,回轉角度數字顯示1分 |
|
照明裝置 |
透射照明、反射照明、傾斜反射照明 |
|
光 源 |
24V150W鹵素?zé)?/span> |
|
物鏡選擇 |
5X, 10X, 20X, 50X, 100X,200X,500X (所有鏡頭同焦點) |
|
讀數裝置 |
M2多功能數據處理器(標配) QC220多功能數據處理器 QC220E-AR多功能數據處理器和自動尋邊裝置 |
配置選擇：
1. 選擇投影儀
選項一：V-12B
選項二：V-12BD 高級型 內置數字回轉角度
選項三：V-12BS 標準型 無內置數字回轉角度
2.選擇工作臺
選項一
100x100工作臺行程: 100mm/100mm
選項二
200x100工作臺.行程: 100mm/ 200mm
選項三
300x1001工作臺行程: 100mm/300mm
3. 選擇讀數器
選項一
M2多功能數據處理器（標配）
選項二
QC200多功能數據處理器
4. 選擇投影鏡頭
投影物鏡
三個投影物鏡
旋轉式接頭
共焦
內含半反射鏡
|
倍率 |
5X |
10X |
20X |
25X |
50X |
100X |
200X |
500X |
|
視場直徑 |
61 |
30 |
15 |
12 |
6 |
3 |
|
|
|
半透膜 |
內置切換式 |
|||||||
5. 其它選項
熒幕尋邊器
采用尋邊器可達到零誤差操作和+/-1um精度。
