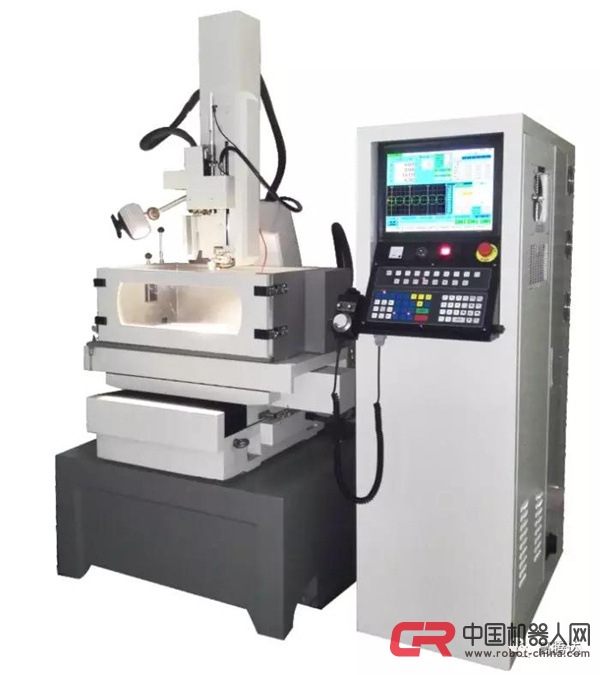

型號：EZ-230CNC+AEC +W-axis
浸油專用CNC細孔放電加工機
品牌：韓國KTC
EZ-230CNC+AEC +W-axis型號說明：
相對于傳統的放電加工機，這款EZ-230CNC+AEC +W-axis放電加工機，不僅僅數字控制，還增加了自動換電極功能及輔助第四軸，功能大大加強。
CNC：數控細孔放電加工機
AEC：自動換電極系統
W-axis：W輔助第四軸
機器特點：
垂直更換結構,無需電極刀庫。
氣缸控制功能，操作簡易穩定。
無刷直流馬達旋轉軸, 2段速設計。
附設電極扶持裝置,避免電極旋轉晃動。
一般AEC可使用電極直徑0.5-1.0mm
對話操作視窗
標準機構附帶高壓泵水箱及過濾箱系統與機身一體化
各式銅管AEC組件(選配)
機器規格：
| 機型 | EZ230CNC+AEC+W-axis | EZ-345CNC+AEC | |
| X軸行程 | mm | 350 | 450 |
| Y軸行程 | mm | 250 | 300 |
| Z軸行程 | mm | 400 | 400 |
| W軸行程 | mm | 150 | 150 |
| 工作臺尺寸 | mm | 600x300 | 750x420 |
| 開放高度 | mm | 50-200 | 100-200 |
| 電極長度 | mm | 200 - 400 | 200-400 |
| 工作臺載重 | kgs | <200 | <500 |
| 油槽尺寸 | mm | 7 50x450x240 | 930x550X400 |
| 油箱容量 | mm | 200 | 600 |
| 機器重量 | mm | 1200 | 1400 |
| 機器尺寸 | mm | 1750x1700x2200 | 1750x1830X2300 |
| 平行精度 | mm | <0.010/300 | <0.010/300 |
| XY軸垂直精度 | mm | <0.005/300 | <0.005/300 |
| ZW軸垂直精度 | mm | <0.020/300 | <0.020/300 |
| 定位精度 | mm | <0.005/300 | <0.005/300 |
| 臺面精度 | mm | <0.010/300 | <0.010/300 |
| 臺面水平精度 | mm | <0.020/300 | <0.020/300 |
| 電源電壓 | V | 220/380/440 | 220/380/440 |
| AC電源容量 | KVA | 3.5 | 3.5 |
| *輸出電流 | Amp | 40 | 40 |
| 電極直徑范圍 | mm | 0.1-3.0 | 0.1-3.0 |
加工工件：
