WinCC與2臺S7-200Smart之間ModbusTCP/IP無線以太網通信方案

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

在實際系統中，車間里分布多臺PLC，需要用上位機軟件集中控制。通常所有設備距離在幾十米到上百米不等。用戶會選擇以太網方式是因?yàn)閭鬏斔俣扔斜Ｕ?，而選擇無線以太網方案是因?yàn)椴幌腴_挖電纜溝，或者布線不方便，不但施工麻煩也會徒增成本。這里所介紹的無線以太網方案通信距離從幾米到1公里，與布線施工的成本（材料、人工、時間）進行綜合比較的話，無線以太網是更為經濟和實施簡便的組網通訊方案。
WinCC作為西門子公司推出的基于WINOOWs操作系統的工業自動化軟件，廣泛應用于制造業、能源、污水處理、建筑自動化、化工制藥、冶金、食品、汽車、印刷、塑料橡膠等多個行業領域。經常與西門子PLC搭配使用，部署工廠自動化網絡。

一、方案概述

本方案以WinCC和2臺西門子S7-200SMART PLC為例，在ModbusTCP/IP協議下實現無線以太網通信實現過程。在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備，用戶無需更改程序。

無線網絡圖 ▼

塊，modbus無線通訊，無線網關

二、測試設備與參數

● 西門子PLC型號：S7-200Smart × 2臺
● 上位機：WinCC7.4 × 1臺
● 達泰歐美系PLC無線通訊終端——DTD418MB × 3塊
● 主從關系：1主2從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 通訊協議：ModbusTCP/IP協議
● 傳輸距離：100米，1KM

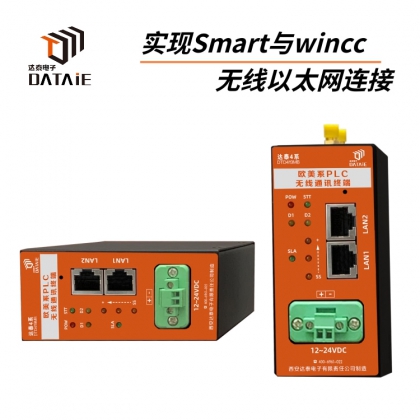

三、達泰歐美系PLC無線通訊終端--DTD418M

達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

PLC無線通信，無線以太網，以太網模塊，wincc無線連接plc，PLC網口無線模塊，modbus無線通訊，無線網關

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

四、接線方式

1、上位機與DTD418MB接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入上位機的RJ45接口。

2、PLC與DTD418MB接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

五、WinCC參數設置及測試界面

1.打開變量管理

2.添加新的驅動程序

3.添加2個不同地址的PLC

其中的“192.168.2.13"是cpu的ip地址。如果有多臺PLC IP地址不同即可，需要在同一個局域網內。

4.畫面設計

5.畫面控件與變量的關聯

PLC無線通信，無線以太網，以太網模塊，wincc無線連接plc，PLC網口無線模塊，modbus無線通訊，無線網關

六、PLC參數設置

1. 編寫一個啟停程序

2.PLC的IP地址設置

3.將程序下載到PLC

七、測試方法

1、用WICC的Q0和Q1按鈕控制PLC對應的Q點，同時在WINCC上監測Q點輸出；
2、給PLC的I點輸入信號，看WINCC是否有監測到相應點的信號；
3、通過給PLC相應寄存器寫入數值，看WINCC是否有對應的數值；

PLC無線通信，無線以太網，以太網模塊，wincc無線連接plc，PLC網口無線模塊，modbus無線通訊，無線網關
