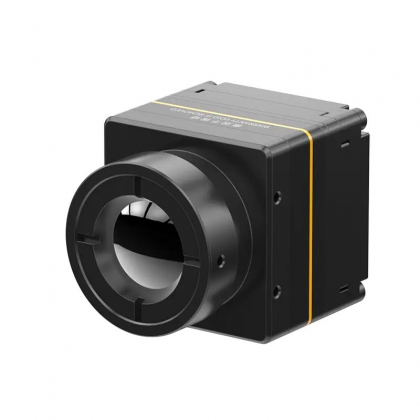

COIN612紅外熱成像機芯，采用高芯科技640×512晶圓級紅外探測器，配備信號處理電路以及圖像處理算法，業界標準接口，利于OEM客戶進行二次開發，COIN612非制冷紅外機芯配備全系光學鏡頭，更多行業場景適用，更加適合追求小型化、低功耗、性價比的紅外熱成像集成廠商。
?分辨率：640×512
?像元尺寸：12μm
?響應波段：8-14μm
?典型NETD：≤40mK
應用場景
工業測溫
安防監控
無人機載荷
夜視觀測
技術參數
| 產品型號 | COIN612/R非制冷紅外機芯 |
| 探測器性能指標 | |
| 敏感材料 | 氧化釩 |
| 分辨率 | 640×512 |
| 像元間距 | 12μm |
| 響應波段 | 8μm ~14μm |
| 典型NETD | ≤40mK |
| 圖像處理 | |
| 數字幀頻 | 25Hz/30Hz |
| 開機時間 | 5s |
| 模擬視頻 | PAL/NTSC |
| 數字視頻 | RAW/YUV/BT.656 |
| 圖像算法 | 非均勻性校正(NUC) 3D圖像降噪(3DNR) 2D降噪(DNS) 寬動態范圍壓縮(DRC) 邊緣增強（EE） |
| 圖像顯示 | 黑熱/白熱/偽彩色 |
| PC軟件 | |
| ICC軟件 | 機芯控制及視頻顯示 |
| 電氣特性 | |
| 標準對外接口 | 50Pin_HRS接口：DF40C-50DP-0.4V(51)，(HRS，Male） |
| USB擴展板 | Type-C |
| 通信接口 | TTL-232/USB2.0 |
| 數字視頻接口 | CMOS8/CMOS16/LVDS/USB2.0 |
| 供電范圍 | 4~5.5V |
| 典型功耗 | 0.8W |
| 測溫功能 | |
| 測溫工作溫度范圍 | -10℃~+50℃ |
| 測溫范圍 | -20℃~150℃，0℃~550℃，支持溫度范圍拓展定制 |
| 測溫精度 | ±3℃或±3%（取大值） |
| 區域測溫 | 支持區域測溫，輸出區域最大值，最小值及平均值 |
| SDK | Windows/Linux/ARM版本，實現視頻流解析及灰度到溫度轉換 |
| 物理屬性 | |
| 尺寸 | 25.4×25.4×14.1（裸機芯） |
| 重量 | 11.5g（裸機芯） |
| 環境適應性 | |
| 工作溫度 | -40℃～+70℃ |
| 存儲溫度 | -45℃～+85℃ |
| 濕度 | 5%~95%，無冷凝 |
| 振動 | 5.35grms，3軸向 |
| 沖擊 | 半正弦波，40g/11ms,3軸6向 |
| 認證 | ROHS2.0/REACH |
| 光學鏡頭 | |
| 鏡頭 | 定焦無熱化：4.9mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 防護 | 頭片鏡IP67 |
